串聯諧振試驗裝置國內測試標準
發布日期：2019-03-21 點擊：3490次
目前交流耐壓試驗(如交聯電纜、GIS、發電機定子等)。為保證設備后期的安全可靠運行，許多電力設備在維修前和維修后都需要使用。隨著科學技術的進步和制造業的發展，電力設備的容量逐漸增加。同時，這些設備往往具有很高的地電容.因此，在交流耐壓試驗中，通過試驗樣品的容性電流非常大（如三峽水輪發電機定子的單相對地容性電流達到36A）。在這種情況下，如果使用傳統的交流耐壓設備，所需的測試設備(電壓調節器和電源)和電源的容量可達數千臺。測試設備非常繁瑣，在現場大容量試驗中很難有輸入電源。

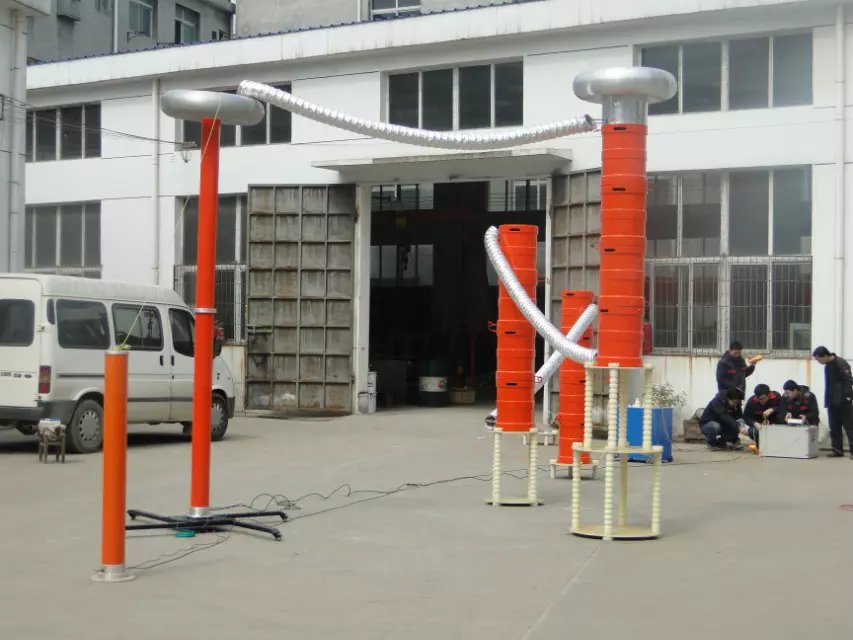

根據諧振理論制造的串聯諧振耐壓試驗設備，由于其所需容量僅為測試容量的1/q倍（在完全諧振的情況下，測試設備的容量僅為電路的有源元件和測試容量的1/q倍），有效地降低了容量。測試設備和測試功率的需求。
串聯諧振試驗設備分類：
根據測試產品的不同性能，本系列諧振耐壓裝置也可分為以下幾種類型：
主要結果如下：
1)對于交聯高壓電纜、GIS交流耐壓，IEC標準可采用非工頻耐壓，頻率范圍可在/或選擇；國內也有相關的測試標準，一般頻率范圍在20HZ~300HZ因此，對于這些設備的交流耐壓試驗，可采用變頻串聯諧振試驗設備。變頻串聯諧振試驗裝置一般由以下主要部件組成：變頻電源(用于產生測試所需的非工頻電源)、勵磁變壓器、電抗器(分為固定型和可調型)、中性電壓(用于測試電壓)。根據調諧方式的不同，可分為頻率調制、傳感調制和調頻傳感。
2）對于發電機定子的交流耐壓，由于發電機定子線棒的絕緣介質相對較弱，在使用高頻交流耐壓時，極易因高頻引起的極化和發熱而損壞定子線棒的絕緣；如果使用低頻試驗，則不能真正反映正常值。定子鋁的工作狀態，并不能得到良好的試驗結果。因此，發電機定子的電壓測試通常采用工頻法進行。國內標準中工頻的定義一般為45 Hz/55 Hz。工頻串聯諧振耐壓裝置的調諧方式從理論上可分為電感調諧和電容調諧兩種?？烧{(diào)型常采用調節電抗器核心氣隙的方式，可連續、平穩地調節電抗器的量值，操作更加方便，不僅需要較大的電容，而且電容不能連續調節，不適合現場作業。因此，它通常被用來調節頻率，因此也被稱為工頻串聯調制諧振。
湖北四方國瑞電力控股有限公司 技術部 2019-03-21
