回路電阻測試儀的檢測流程
發布日期：2019-03-21 點擊：7046次

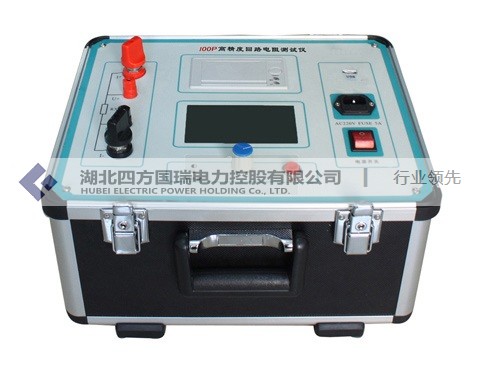

回路電阻測試儀是測量開關、斷路器、變壓器等設備的接觸電阻和回路電阻的專用測試設備。采用一種典型的四線測量方法，在被測體的兩端按鈕之間輸出直流電流，并測量流過被測體的電流產生的電壓降。然后通過電壓電流比得到被測體的直流電阻。
一、將測試線連接到儀器上，并夾緊樣品。
二、連接好電線（或?qū)⒔拥鼐€夾夾在盒把手的金屬部分）。
三、接上電源，并開啟開關，正確輸入測試長度。
四、正確選擇測試電流配置文件。
五、如果測得的電流小于100A/200A或?yàn)榱?，檢查連接電路是否良好。
六、如果測量時間太長，且電源不穩定，則自動保護。電源可以關閉一段時間(約10-20分鐘)，以冷卻電源之前，它可以是。
七、測量完成后，機器顯示測試結果。此時，按打印鍵打印，按測試鍵重新測試。
八、在開始測試之前，必須選擇測試當前配置文件！(有電流的選擇模型)。
九、兩次測試之間的間隔不小于30秒。
十、建議采用三次試驗平均值(因表面油污染或接觸不良等原因造成的試驗值偏差)。
十一、如果在測試過程中電流線是相當?shù)?，儀器自動識別當前輸出控制關閉和“請檢查線路”。
