串聯諧振在GIS中使用中起到什么作用？
發布日期：2020-05-06 點擊：1510次

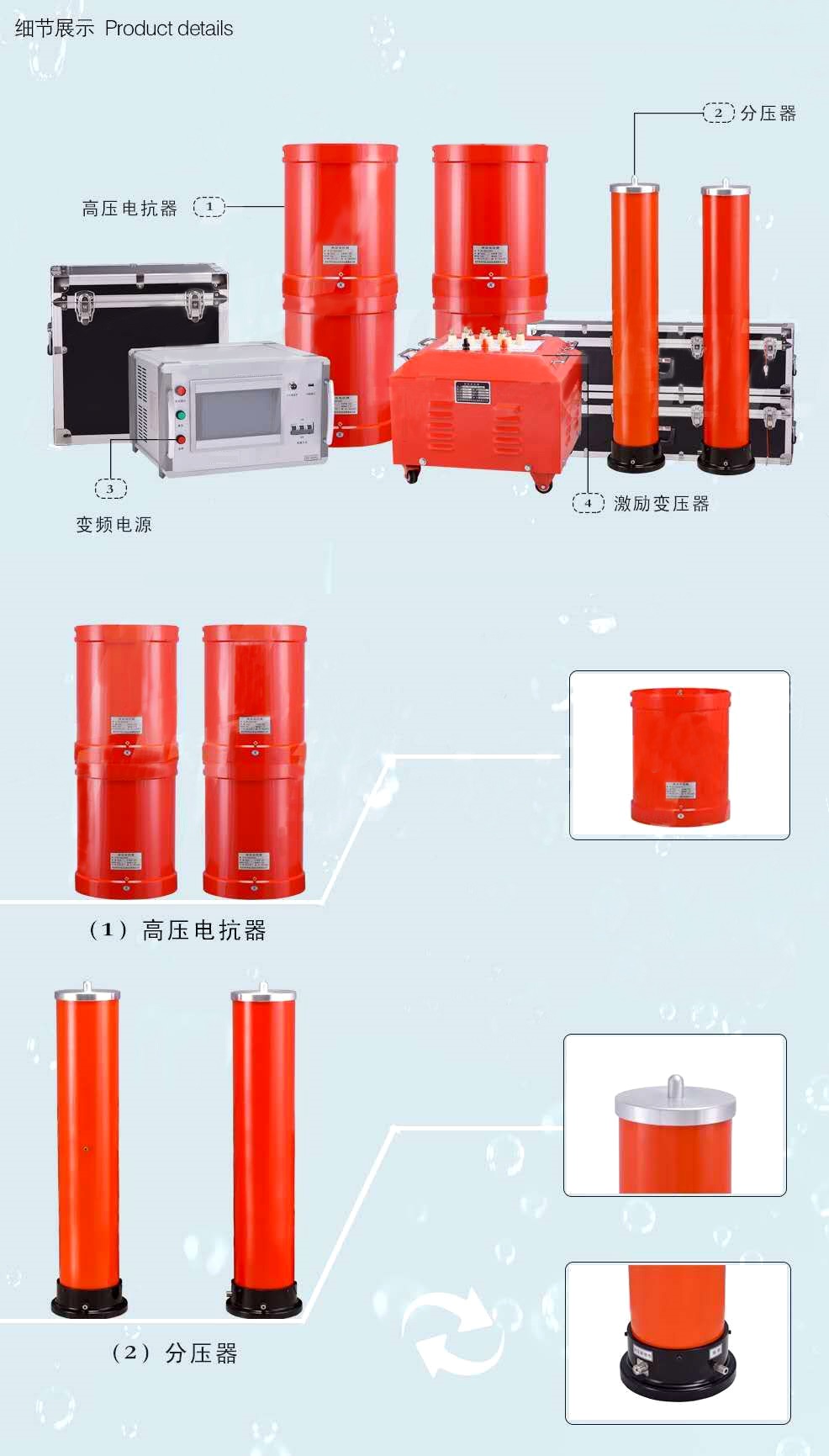

串聯諧振（又稱變頻串聯諧振試驗裝置）廣泛應用于電力、冶金（內容:從礦石中提取金屬或金屬化合物）、石油、化工、等行業，適用于大容量、高電壓的電容性試品，如發馬達、變壓（氣壓變量）器、GIS、高壓交聯電纜、互感器、套管等的交接實驗和預防性試驗。本公司在變頻串聯諧振高壓試驗研究領域發展自主創新研發的變頻、調壓軟件工程技術，領先于國內高壓試驗數據行業，利用我們這一信息技術可以采用16位精細變頻、10KHZ載波頻率、SPWM和進口原裝IPM整體管理模塊教學設計、制造的變頻串并聯諧振成套試驗檢測裝置，完全沒有符合自己國家經濟有關高壓實驗的規程和要求。
交流耐壓試驗程序
地理信息系統現場交流耐壓試驗的*階段是“復雜的凈化”，其目的是去除可能（可能）存在于地理信息系統內部的導電或非導電粒子。這些顆?？赡苁怯捎谠撻g隙在安裝過程中產生的金屬碎片沒有帶來成網，或多個操作時，切屑或毛刺和一個表面緊固件的電極（電極）形成。“老練凈化“可使導電材料微粒移動到低電場區或微粒陷阱進行中和燒蝕電極結構表面的毛刺，使其起不到絕緣造成危害社會作用?！皬?fù)雜的純化”應比電壓值，優選幾分鐘時間的電壓值低。第二階段是耐壓性能試驗，即在“老練凈化“過程可以結束后進行交流耐壓強度試驗，時間為1min。
現場耐壓試驗的結果判斷
（1）如果地理信息系統的每個部件都按照選定的完整試驗程序經受了規定的試驗電壓而沒有擊穿放電，則整個地理信息系統被視為通過了試驗。
（2）如果依照其它技術的各種放電能量和放電效果聲，光，電，化學等因放電和壓力測試的故障診斷測試期間被提供的測試過程中發生放電擊穿綜合判斷的結果。遇有放電發展情況，可采取具有下列步驟：
施加規定的電壓①，重復測試，或者如果設備能承受的氣體隔室，自放電是恢復放電。如果可以重復試驗工作電壓從而達到定值和規定不同時間時，則認為試品合格，否則按下項進行。
②設備解體，打開放電氣隔，仔細巡查絕緣情況。 下一次規定的壓力試驗只有在采取了必要的恢復措施后才能進行（參照問題的解決方案）..
變頻串聯諧振試驗裝置GIS耐壓試驗擊穿故障的定位方法
如果GIS多個間隔入口和出口部分，放電或非自愈擊穿，人耳獨自收聽的壓力測試難以確定故障和容易出錯的確切位置（位置）在測試過程中發生判斷和浪費人力，物力和造成設備的不必要的損傷。若在施工現場采用以進行放電過程中產生沖擊波而引起外殼振動波原理研制的故障定位器，就可以通過確定放電時間間隔。每次耐壓試驗前，將傳感器分別安裝在被試部分，特別是斷路器、隔離開關、母線與各間隔的連接部位絕緣子的連接外殼上。作為傳感器的數量有限的結果，發生了放電擊穿或不預測應該基于放電監視器的情況下，該血壓傳感器再次，直到它找到升壓放電或擊穿部位移開。
