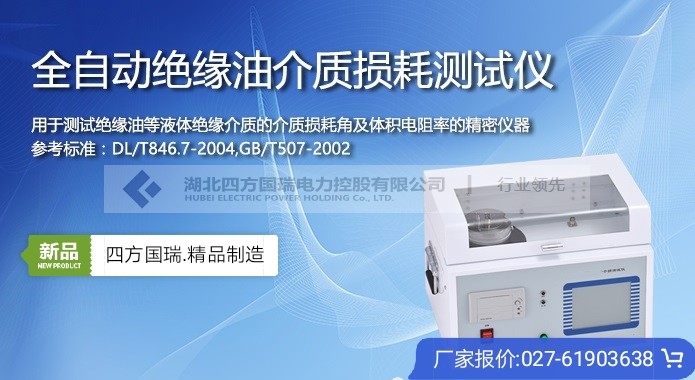

全自動絕緣油介質損耗測試儀|四方國瑞品牌2020報價
發布日期：2020-05-09 點擊：1364次
產品簡介 Product Introduction
儀器內部采用全數字技術，全部智能自動化測量，多種模式測式，配備了大屏幕（320×240）觸控式顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。
警告：本公司提醒用戶，該設備有高壓輸出，如果使用不當可能危及人身安全！
產品別稱：油介質損耗測試儀、絕緣油介質損耗測試儀、油介損測試儀、絕緣油介損測試儀
產品特征 Product Characteristics
本產品是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的高精密儀器。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。其中加熱部分采用了當前較為先進的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度*。
技術參數
使用條件
-15℃～40℃ RH＜80%
電源
AC220V±10% 頻率無限制
交流高壓輸出
400V～2200V ±2% 每隔100V 50VA
直流高壓輸出
200V～600V ±2% 每隔50V
溫控感應爐
50VA；輸出電流：25mA
溫控感應爐
最大功率500W
溫度控制范圍
<100℃
溫度控制誤差
±0.5℃
溫度測量分辨率
1℃
控溫時間
室溫到90℃，小于20min
測量范圍
tgδ
無限制
Cx
15PF～300PF
Rx
10M-20T
分辨率
△tgδ
0.001%
△Cx
0.01pF
△Rx
0.01
精度
△tgδ
±(讀數×0.5%+0.020%)
△Cx
±(讀數×0.5%+0.5PF)
△Rx
±讀數×10%
相對介電常數
εr
根據Cx自動計算，精度同Cx
體積電阻率
ρ
根據Rx自動計算，精度同Rx
外形尺寸
450×310×360mm3
重量
18kg
高低壓之間距離
2mm
空杯電容量
60±2PF
最大測試電壓
工頻2000V
空杯介損
tgδ＜1×10-4
液體容量
約40ml
電極材料
不銹鋼
體積
70mm(D)×120mm(H)
1、該絕緣油介質損耗測試儀內部采用全數字技術，全部智能自動化測量
2、配備了大屏幕(320×240)液晶顯示器，全中文菜單，每一步驟都有中文提示
3、測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用
