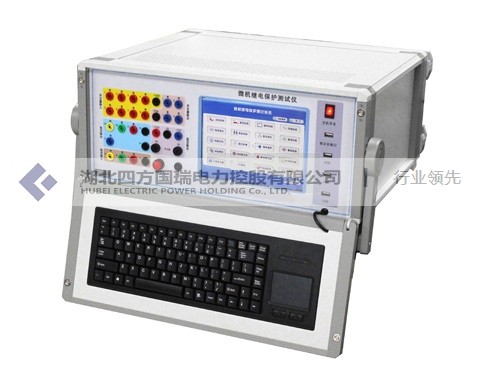

微機繼電保護測試儀聯機指示燈：當主機接上計算機聯機工作時，面板上的綠色聯機信號燈在不斷閃爍。表示測試裝置此時有電壓電流輸出。 過熱指示燈：當裝置過熱或輸出電壓短路時，過熱指示燈點亮告警，同時關閉電壓電流輸出。 電壓短路指示燈：當電壓輸出短路或波形失真時，電壓短路指示燈亮， 蜂鳴告警，同時關閉電壓電流輸出。 微機繼電保護測試儀 當數據接口設置不正確時，聯機燈滅，過熱和電壓短路燈點亮，關閉電壓電流輸出。該設置在CMOS中，出廠時已設置好，用戶不得改動。 IA、IB、IC開路或失真指示燈：當電流輸出開路或失真時，該指示燈亮，但不關閉電壓電流輸出。 為減小功耗，測試裝置一般工作在低功耗、輕載（帶載能力較?。顟B(tài)。當要求電流回路上所接的負載比較大時，為了提高測試裝置的帶載能力，應在軟件操作界面上將“重負載”按鈕按下。 試驗中無電壓短路或電流開路的情況下，如出現過載告警（紅色指示燈閃爍），應停止試驗，在軟件界面上按下“重負載”按鈕，將裝置設置為“重載”狀態，然后重新進行試驗。
微機繼電保護測試儀注意事項：
1. 禁止帶電插拔數據電纜。連接數據電纜之前先關閉計算機和測試儀主機電源。
2. 為防止測試儀運行中機身感應靜電。試驗之前先通過接地端將主機可靠接地。
3. 36V以上電壓輸出時應注意安全，防止觸電事故的發生。
4. 禁止外部電壓和電流加在測試儀的電壓、電流輸出端。試驗中，務必防止被測保護裝置上的外電壓反饋到測試儀的輸出端而損壞測試儀。
5. 為保證測試的準確性應將保護裝置的外回路斷開，且將電壓的N與電流的N在同一點共地。
6. 測試儀的直流電源（0~300V，0.5A）可以用作保護裝置的直流電源，但不可以作操作回路的直流電源。
7. 主機前后部或底部留有通風的散熱槽。為確保裝置正常工作，請勿堵塞或封閉散熱風槽。
8. 切勿將裝置露天放置而被雨水淋濕。
9. 主機采用進口機箱，不用時要及時放入外包裝箱內。清潔箱體時，先將電源插頭拔下，再用清潔劑或濕布小心擦洗。
10. 計算機在攜帶和使用中應輕拿輕放。使用后有專人管理。
11. 裝置工作異常時，請及時與廠家聯系，請勿自行維修。
12. 微機繼電保護測試儀軟件可以在Windows95、98、Windows2000和WindowsXP等系統下運行。
微機繼電保護測試儀保護裝置
①每條線路上都流過由它供電的負荷電流L
②各變電站母線上的電壓,一般都在額定電壓±(5%~10%)的范圍內變化,且靠近于電源
端母線上的電壓較高。
③線路始端電壓與電流之間的相位角決定于由它供電的負荷的功率因數角和線路的參數。
由電壓與電流之比值所代表的“測量阻抗”,則是在線路始端所感受到的、由負荷所反映出來的
個等效阻抗,其值一般很大。
當系統發生故障時,其狀況如圖0-1(b)所示。假定在線路L(B-C)上發生三相短路,其
特點:
①各變電站母線上的電壓也將在不同程度上有很大的降低,短路點的電壓U降低到零。
②從電源到短路點之間均將流過很大的短路電流l
③設以Z4表示短路點到變電站B母線之間的阻抗,則母線上的殘余電壓應為U(3)
Z,此時,在保護安裝處母線電壓與電流之比的阻抗,即測量阻抗就是Z,此測量阻抗的大小
正比于短路點到變電站B母線之間的距離。
在一般的情況下,發生短路之后,總是伴隨有電流的增大、電壓的降低、線路始端測量阻抗的
減小,以及電壓與電流之間相位角的變化。因此,利用正常運行與故障時這些基本參數的區別
便可以構成各種不同原理的繼電保護,例如:
①反應電流增大而動作的過電流保護。
②反應電壓降低而動作的低電壓保護。
③反應短路點到保護安裝地點之間的距離(或測量阻抗的減小)而動作的距離保護(或低
阻抗保護)等。
