南京承試四級電力資質主要試驗設備
直流高壓發生器產品特點
1、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是新世紀zui理想的可靠產品。
2、采用zui先進技術、工藝制造，率先應用的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3、按免維修設計，主要部件均選用美、德、日等國進口先進技術的元器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，
高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
9、倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
技術參數
|
規 格 技術參數 |
60/2 |
100/2 |
120/2 |
160/2 |
180/2 |
200/2 |
250/2 |
100/200 3/2 |
200/300 3/2 |
其 它 等 級 |
|
輸出電壓(kV) |
60 |
100 |
120 |
160 |
180 |
200 |
250 |
100/200 |
200/300 |
600～800kV等合同 定做。 |
|
輸出電流(mA) |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3/2 |
3/2 |
|
|
輸出功率(W) |
120 |
200 |
240 |
320 |
360 |
400 |
500 |
400 |
600 |
|
|
充電電流(mA) |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
4.5/3.0 |
4.5/3.0 |
|
|
機箱重量 |
4.3 |
4.3 |
4.3 |
4.3 |
4.3 |
4.4 |
4.5 |
4.5 |
8.1 |
|
|
倍壓筒高度 |
Φ80 ×500 |
Φ80 ×620 |
Φ80 ×770 |
Φ80 ×770 |
Φ110 ×770 |
Φ110 ×770 |
Φ110 ×820 |
Φ110 ×800 |
Φ110 ×1350 |
|
|
倍壓重量 |
6.3 |
6.8 |
6.8 |
7.2 |
7.2 |
7.2 |
7.6 |
7.5 |
12.6 |
|
|
高壓極性 |
負電壓極性,零電壓啟動,連續可調。 |
|||||||||
|
工作電源 |
AC 220V±10%;50Hz |
|||||||||
|
電壓測量誤差 |
1.0%（滿度）±1個字,zui高分辨率0.1%kV |
|||||||||
|
電流測量誤差 |
1.0%（滿度）±1個字,zui高分辨率0.1%uA |
|||||||||
|
過壓整定誤差 |
≤1.0% |
|||||||||
|
0.75切換誤差 |
≤0.5% |
|||||||||
|
紋波系數 |
≤1.0% |
|||||||||
|
電壓穩定度 |
隨機波動,電源電壓變化±10%時≤0.5% |
|||||||||
|
工作方式 |
間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘 |
|||||||||
|
環境溫度 |
-15℃～50℃ |
|||||||||
|
相對濕度 |
當溫度為25℃時，不大于90%(無凝露) |
|||||||||
|
海拔高度 |
2500米以下 |
|||||||||

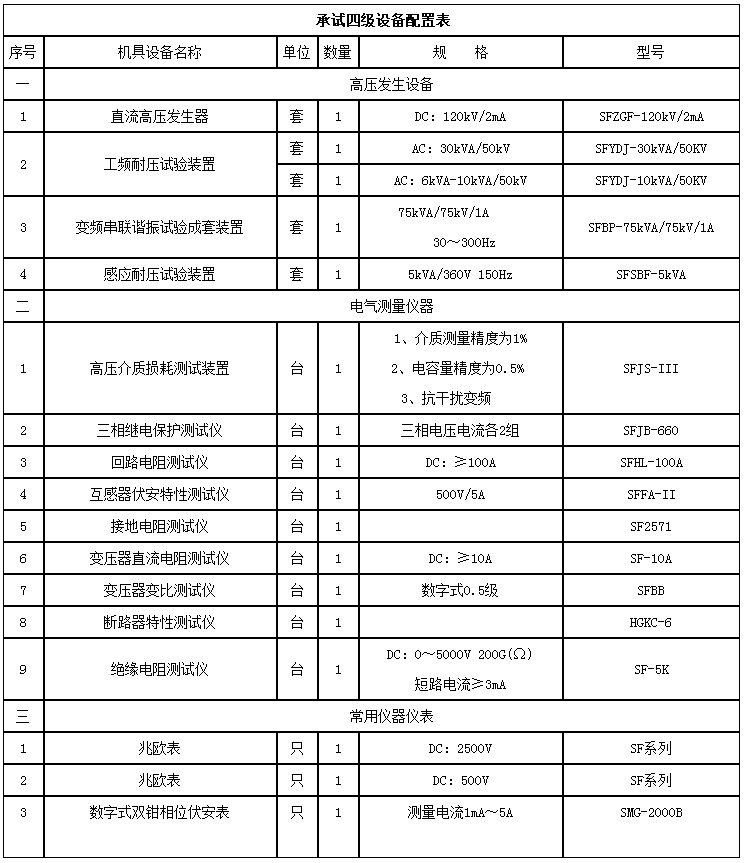

承裝（修、試）電力設施許可證所需施工機具設備條件承試類 四級
