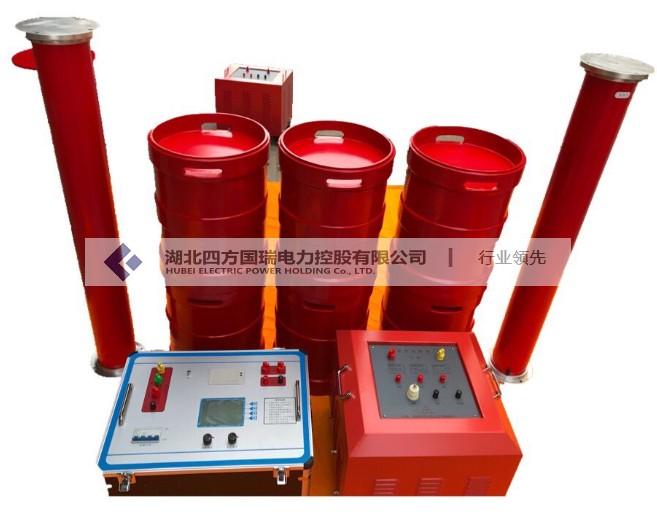

河南省（豫）承試三級設備500kVA200kV變頻串聯諧振試驗成套裝置廠家
發布日期：2020-05-25 點擊：5512次
一、適用范圍
1. 110kV/300mm2的電纜，長度0.6km，電容量≤0.11uF試驗頻率為30-300Hz,試驗電壓128kV。
2. 35kV/300mm2的電纜，長度2.5km，電容量≤0.48uF試驗頻率為30-300Hz,試驗電壓52kV。
3. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過200kV。
4．110kV/100000KVA及以下電壓等級變壓器交流耐壓試驗，電容量≤0.02μF，試驗電壓不超過160kV.
5.35kV及以開關，電容量≤0.003uF，試驗頻率為30-300Hz，試驗電壓不超過108kV。
6. 10kV/300mm2電纜5000m，電容量≤1.8μF，試驗頻率為30-300Hz,試驗電壓17.4kV。（滿足6kV被試品對象要求）
二、系統主要性能及參數
1、電源電壓： 380V±10%、50Hz；
2、額定容量： 500KVA；
3、輸出電壓： 200KV.
4、輸出電流： 2.5A
5、輸出電壓波形: 正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
8、輸出頻率范圍: 30～300Hz ；
9、品質因數: ≥30
10、系統噪聲: ≤60db
11、系統測量精度: 1.0級
12、頻率分辨率: 0.01Hz
13、頻率不穩定度: ≤0.05%
14、環境溫度： -25℃～ +55℃
相對濕度: ≤90%
海拔高度: ≤2000m
15、具備手動試驗/自動試驗?zāi)Ｊ健?/span>
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18 具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、設備制造遵循的國家標準和行業標準
GB7328-87 << 變壓器和電抗器的聲級測量>>
GB1094 <<電力變壓器>>
GB/T16927.1-2-1997 <<高電壓試驗技術>>
ZBK41006-89 <<試驗變壓器>>
GB4208 <<外殼防護等級>>
GB2900 <<電工名詞術語>>
承試三級設備500kVA200kV變頻串聯諧振試驗成套裝置廠家
承試三級設備清單
|
序號 |
機具設備名稱 |
單位 |
數量 |
規格 |
規格型號 |
|
一 |
高壓發生設備 |
||||
|
1 |
直流高壓發生器 |
套 |
1 |
DC：200kV/3mA |
SFZGF-200kV/3mA |
|
套 |
1 |
DC：120kV/2mA |
SFZGF-120kV/2mA |
||
|
2 |
工頻耐壓試驗裝置 |
套 |
1 |
AC：10kVA/100kV |
SFYDJ-10kVA/100kV |
|
套 |
1 |
AC：5kVA/50kV |
SFYDJ-5kVA/50kV |
||
|
3 |
變頻串聯諧振試驗成套裝置 |
套 |
1 |
500kVA/000kV/2.5A |
SFBP-500kVA/200kV |
|
4 |
感應耐壓試驗裝置 |
套 |
1 |
5kVA/360V |
SFSBF-15kVA |
|
二 |
電氣測量儀器 |
||||
|
1 |
高壓介質損耗測試儀 |
臺 |
2 |
1、介質測量精度為1% |
SFJS-6000D |
|
2 |
回路電阻測試儀 |
臺 |
2 |
DC：≥100A |
SFHL-100A |
|
3 |
互感器伏安特性測試儀 |
臺 |
1 |
1100V/5A |
SFFA-103 |
|
4 |
接地電阻測試儀 |
臺 |
1 |
異頻法 |
SFDW-5A |
|
5 |
電容電感測試儀 |
臺 |
1 |
SFRG-3000 |
|
|
6 |
接地導通測試儀 |
臺 |
1 |
DC:1A |
SFDT-10A |
|
7 |
變壓器直流電阻測試儀 |
臺 |
2 |
DC：≥20A |
SFBZC-3S(20A) |
|
8 |
變壓器變比測試儀 |
臺 |
1 |
數字式0.5級 |
SFBC-VI |
|
9 |
變壓器繞組變形測試儀 |
臺 |
1 |
頻響法 |
SFBX-III |
|
10 |
有載分接開關測試儀 |
臺 |
1 |
I1A |
SFKC-4000 |
|
11 |
斷路器特性測試儀 |
臺 |
2 |
SFGK-9B |
|
|
12 |
氧化鋅避雷器阻性電流測試儀 |
臺 |
1 |
SFBD-3000 |
|
|
13 |
三相繼電保護測試儀 |
臺 |
2 |
三相電壓電流各2組 |
SFJB-730 |
|
14 |
雷擊計數器校驗儀 |
只 |
1 |
SFFZ-V |
|
|
15 |
絕緣電阻測試儀 |
臺 |
2 |
DC：0～5000V 200G(Ω) |
SFDMH-5000V |
|
三 |
油、氣試驗儀器 |
||||
|
1 |
SF6檢漏儀 |
臺 |
1 |
靈敏度1ppmv |
SF6XP-1A |
|
2 |
SF6氣體微水測試儀 |
臺 |
1 |
SFLD-2000 |
|
|
四 |
常用儀器儀表 |
||||
|
1 |
兆歐表 |
只 |
1 |
DC：2500V |
SF2500V |
|
2 |
兆歐表 |
只 |
1 |
DC：500V |
SF500V |
|
3 |
數字式雙鉗相位伏安表 |
只 |
1 |
測量電流1mA～5A |
SFMG-2000E |
