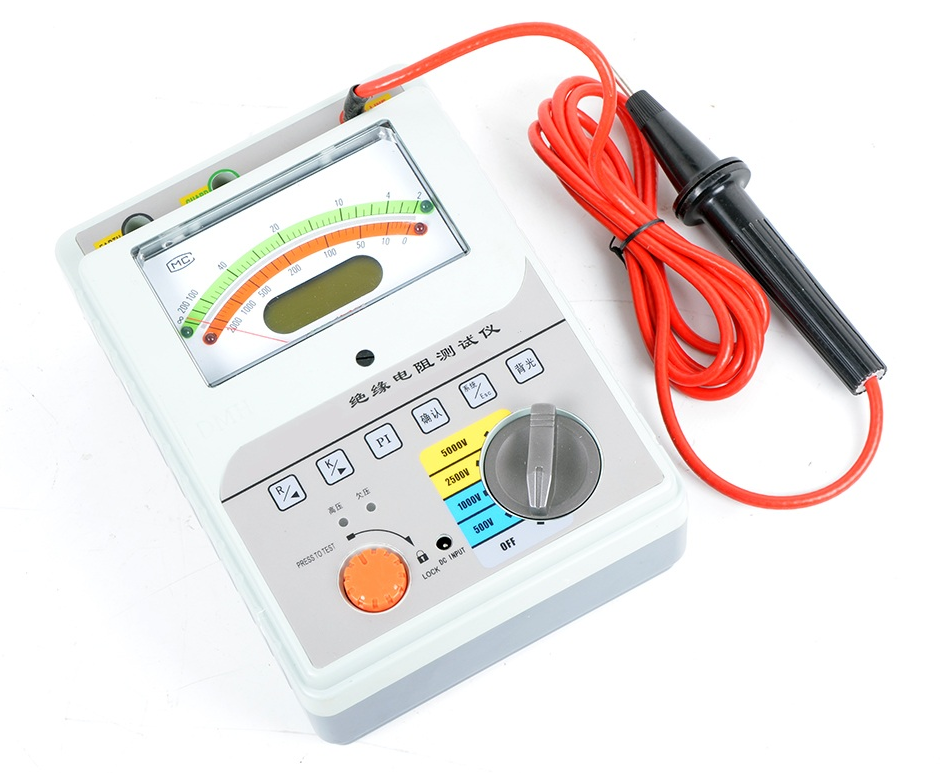

三級承試設備SFDMH-5000V 智能高壓絕緣電阻測試儀說明書
概 述
隨著現代化技術的不斷更新和拓展，對電力系統及高電壓設備的可靠性也提出更高的要求，電氣設備出現事故或是損壞，通常與絕緣的缺陷密切相關。電氣設備的大容量化、高電壓化、結構多樣化及密封化，對電氣設備應提出更新的、更高的要求。大容量設備的使用不斷增加，用普通的兆歐表無法檢測其絕緣性能。
電力試驗規程對眾多的電力設備如：電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等要求做一系列的絕緣性能試驗，首先是要做絕緣電阻測試。
在測試大容量電力設備的絕緣電阻時，絕緣電阻值和加壓的時間有關，加壓時間越長，絕緣阻值越高，這種現象叫絕緣的吸收現象。要了解被試品的絕緣性能必須首先對其做吸收比和極化指數試驗，為下一步的泄漏、介質損耗、局部放電等，絕緣性能試驗提供安全保障。我公司依照電力標準化規程特推出大容量、高抗干擾、性能穩定的智能絕緣電阻雙顯測試儀，對電力設備進行絕緣、吸收比、極化指數試驗，為系列絕緣試驗提供前期準確判斷。
由于充電電流直接影響到大容量容性試品的絕緣值測試，因此需要大的充電電流，充電能力越強吸收比測試值就越接近真實值。本儀器短路電流大于3.3mA,克服了普通型兆歐表短路電流小，測試不準確、易受干擾等弊端。本儀器采取適時電壓電流采樣做除法運算，所以在測試時即便電壓發生變化，由歐姆定理計算得到的電阻值也是準確的。該表采用數字指針相結合的原則，輸出多擋電壓，方便適應新老客戶的使用。攜帶方便、操作簡單；內附大容量鋰電充電電池，交直流兩用，并設有欠壓提示和電池過充保護。本儀器可以自動顯示當前時間，保存200組歷史測試數據及時間，為試驗人員提供了極大的工作方便。本儀器是一種新型智能化儀表，是電力試驗人員絕緣檢測的最佳選擇。
一、主要技術指標
1、輸出電壓： DC:-500V, -1000V, -2500V, -5000V
誤差：±5％FS(FS為滿量程值)；
DC：0～5000V 200G(Ω)短路電流≥3mA
2、測試精度范圍
1 MΩ～20 MΩ 誤差： ±10％FS(FS為滿量程值)；
20 MΩ～1000 MΩ 誤差： ±5％FS(FS為滿量程值)；
1GΩ ～20 GΩ 誤差： ±5％FS(FS為滿量程值)；
20GΩ～200GΩ 誤差：±10％FS(FS為滿量程值)；
1T≧200GΩ誤差： ±20％FS(FS為滿量程值)；
測試范圍：500V（0-2 GΩ）1000V（0-10GΩ）
2500V (0-200 GΩ）5000V (0-1TΩ)
數字測試和顯示范圍 0-1TΩ
3、使用條件 環境溫度： 0℃－40℃
相對濕度： ≤70％RH
4、電源適用范圍 交流：220V±10%（內置鋰電供電）
5、體積與重量 230mm×190mm×90mm (L×W×H)
重量： ＜3kg

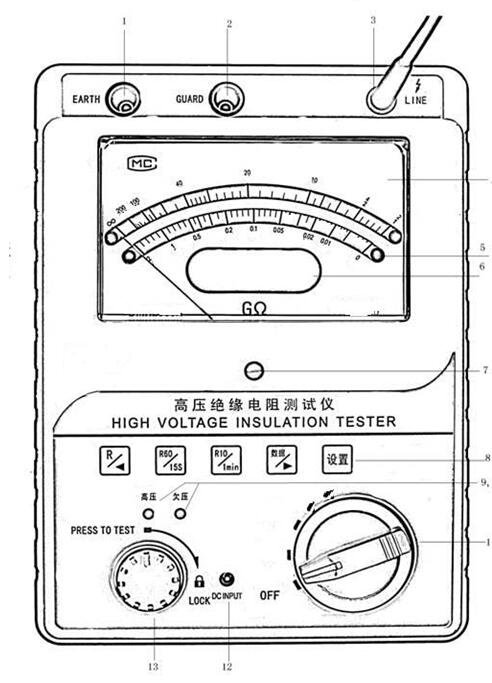

二、儀表結構圖示
表2：結構圖說明
|
序號 |
名 稱 |
功 能 |
|
(1) |
地端（EARTH） |
接于被試設備的外殼或地上。 |
|
(2) |
屏蔽端（GUARD） |
接于被試設備的高壓護環，以消除表面泄漏電流的影響。 |
|
(3) |
線路端（LINE）紅色線棒 |
高壓輸出端，接于被試設備的高壓導體上。（探針、夾子和鉤子三種方式） |
|
(4) |
帶雙排刻度線的張絲機械表頭 |
上檔為綠色，綠色區代表GΩ 下檔為紅色，紅色區代表MΩ |
|
（5） |
量程指示燈 |
紅色燈量標志在下刻度盤讀值，綠燈亮?xí)r在上表刻度盤讀值 |
|
（6） |
中文LED顯示器 |
顯示測試阻值、類型、電壓、時間，歷史測試數據適時時間 |
|
(7) |
機械調零 |
調整機械指針位置，在電源關閉下使其對準∞刻度線。 |
|
（8） |
測試功能鍵盤 |
選擇測試類別、提起查看歷史數據，設置當前時間 |
|
(9) |
高壓輸出指示燈 |
燈亮表示正在輸出高壓 |
|
(10) |
電池狀態燈 |
該燈閃亮?xí)r，儀器欠電壓，儀器需要充電。 |
|
(11) |
電源開關及電壓選擇旋鈕 |
儀表工作電源關閉OFF檔、輸出多檔 |
|
(12) |
專用充電器接入端 |
插在電壓為220V AC±15%的電源上給儀器充電 |
|
(13) |
高壓輸出鍵 |
按下右旋轉鎖定高壓輸出，左旋轉解除高壓輸出 |

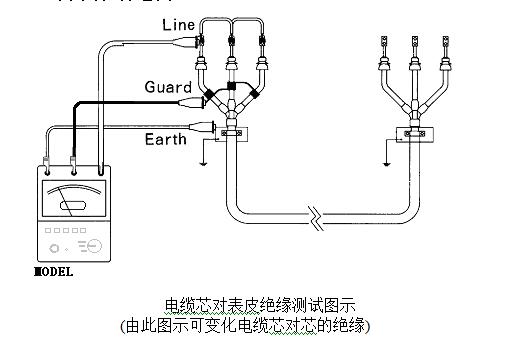

三、列舉測試示意圖
