三級承試設備SFFA-105 互感器伏安變比極性綜合測試儀1000A說明書
發布日期：2020-05-27 點擊：3364次
三級承試設備SFFA-105 互感器伏安變比極性綜合測試儀1000A說明書

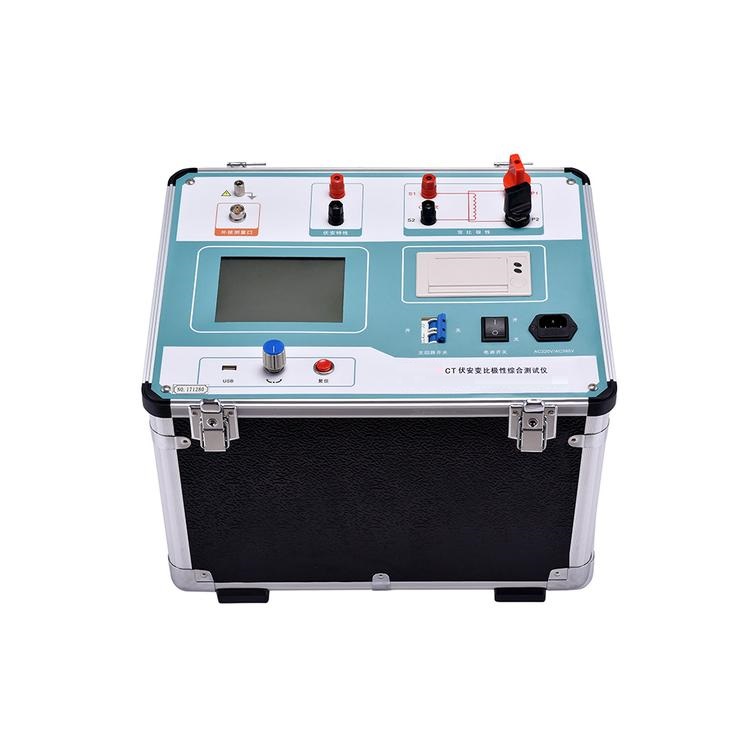

本產品是一款全自動化的CT/PT特性測試儀器，是繼電保護和高壓絕緣專業的專門檢測儀器。儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、PT伏安特性試驗、PT變比極性試驗和PT極性試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。
儀器采用進口核心器件，嚴格的制造工藝，保證產品性能穩定可靠；儀器面板采用人體工學設計，操作簡便，一人操作即可完成全部測試工作，軟件功能強大，自動計算并給出測試結果；自帶U盤轉存功能，結合上位機軟件，生成完備的測試報告，數據管理簡便高效，減輕測試人員工作負擔；儀器自帶微型打印機，可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的專業測試儀器。
|
CT |
PT |
|
l 伏安特性曲線 |
l 伏安特性曲線 |
|
l 自動計算拐點值 |
l 變比測量和比差計算 |
|
l 自動繪制5%或10%誤差曲線 |
l 極性判斷 |
|
l 變比測量和比差計算 |
|
|
l 極性判斷 |
|
|
l 一次通流測試 |
|
表 SEQ 表格 \* ARABIC 1.1 儀器主要功能
|
序號 |
標準名稱 |
|
1 |
GB 1208-2006 電流互感器 |
|
2 |
GB 1207-2006 電磁式電壓互感器 |
|
3 |
GB/T 22071.1-2008 互感器試驗導則 第1部分：電流互感器 |
|
4 |
GB/T 22071.2-2008 互感器試驗導則 第2部分：電磁式電壓互感器 |
|
5 |
JBT 5356-2002 電流互感器試驗導則 |
|
6 |
JBT 5357-2002 電磁式電壓互感器試驗導則 |
1.安全方便：儀器自動化程度高，自動完成設定試驗，并給出試驗結果和曲線。試驗人員無需接觸被測試設備，遠離高壓電路，確保人身安全。
2.功能全面：儀器集CT伏安特性試驗、CT變比極性試試驗、CT極性試驗、CT一次通流試驗、PT伏安特性試驗、PT變比極性試驗和PT極性試驗于一體。自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值，并實時保存打印測試記錄和日期，方便用戶整理測試報告。
3.輸出容量大：伏安特性試驗單機最高輸出電壓1000V，外接升壓器最高電壓可升至2500V,變比試驗和一次通流最大電流1000A，儀器輸出容量5kVA,最高可做500kV等級1A電流互感器的伏安特性試驗。
4.人機界面友好：大屏幕320×240點陣漢字圖形界面，圖形清晰、美觀；使用高性能旋轉鼠標，操作簡單方便、壽命長；自帶微型打印機，即時打印試驗數據和曲線。
5.數據存儲量大：儀器內置存儲器，各功能模塊測試數據均可保存且掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果。
6.U盤轉存：支持U盤轉存試驗數據，通過PC機進行讀取，操作簡便快捷。
7.PC機軟件強大：PC機應用軟件功能強大，操作簡單，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理。
8.多電源供電模式：儀器電源實現AC220V或AC380V自適應供電。當交流功率電源輸入端子接AC220V電壓時，交流電壓輸出為0～600V；當輸入端子接AC380V電壓時，交流電壓輸出為0～1000V，用戶可根據實際需要進行選擇。
|
工作電源 |
AC380V |
AC220V |
|
|
CT伏安 特性試驗 |
單機 |
0～1000V、0～20A |
0～600V、0～20A |
|
外接升壓器(選配) |
0～2500V、0～3A |
0～2000V、0～3A |
|
|
分辨力 |
0.1V、1mA |
||
|
精度 |
≤0.5% |
||
|
5%或10%誤差曲線 |
精度 |
≤1.0% |
|
|
CT變比極性試驗 |
范圍 |
5～25000A/5A(5000A/1A) |
|
|
精度 |
≤1.0% |
||
|
PT伏安 特性試驗 |
單機 |
0～1000V、0～20A |
0～600V、0～20A |
|
外接升壓器（選配） |
0～2500V、0～3A |
0～2000V、0～3A |
|
|
分辨力 |
0.1V、1mA |
||
|
精度 |
≤0.5% |
||
|
PT變比極性試驗 |
范圍 |
1～10000 |
|
|
精度 |
≤1.0% |
||
|
一次通流 |
電流范圍 |
0～1000A |
|
|
通流時間 |
5分鐘 |
||
|
工作電源 |
AC220V或AC380V 50HZ |
||
|
環境溫度 |
-10℃ ～ +50℃ |
||
|
主機體積 |
420×330×320 mm3 |
||
|
主機質量 |
39kg |
||
|
外接升壓器體積（選配） |
310×310×330 mm3 |
||
|
外接升壓器質量（選配） |
25kg |
||
表1.2 儀器技術參數
儀器電源可實現AC220V或AC380V自適應供電。當交流功率電源輸入端子接AC220V電壓（如圖1.1）時，交流電壓輸出為0～600V，當輸入端子接AC380V電壓（如圖1.2）時，交流電壓輸出為0～1000V。用戶根據實際需要進行選擇。
