電力科普丨串聯諧振電路
發布日期：2020-06-01 點擊：3355次
湖北四方國瑞電力控股有限公司是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。
諧振變壓器的基本公式就是ω=1/√（LC），其中ω是電源的角頻率=2лf，L和C是負載或設備的電感和電容量。要完全滿足等式，ω、L、C中至少需要有一個參數是可調的，為了滿足輸出電壓或電流的要求，L和C中必須有一個是可調的，為了精確找到諧振點，還需要參數可以無級微調。所以，現代諧振變壓器一般使用變頻電源作為電源，以便調整ω，以帶抽頭電抗器作為L，與C配合就可以方便地找到諧振點。
高頻諧振變壓器是作為開關電源最主要的組成部分。開關電源一般采用半橋式功率轉換電路，工作時兩個開關三極管輪流導通來產生100kHz的高頻脈沖波，然后通過高頻變壓器進行降壓，輸出低電壓的交流電，高頻變壓器各個繞組線圈的匝數比例則決定了輸出電壓的多少。
在研究各種諧振電路時，常常涉及到電路的品質因素Q值的問題，那末什么是Q值呢？下面我們作詳細的論述。

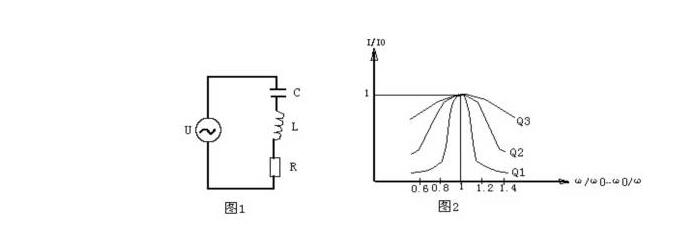

圖1是一串聯諧振電路，它由電容C、電感L和由電容的漏電阻與電感的線電阻R所組成。此電路的復數阻抗Z為三個 元件的復數阻抗之和。
Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC) ⑴
上式電阻R是復數的實部，感抗與容抗之差是復數的虛部，虛部我們稱之為電抗用X表示, ω是外加信號的角頻率。
當X=0時，電路處于諧振狀態,此時感抗和容抗相互抵消了，即式⑴中的虛部為零，于是電路中的阻抗最小。因此電流最大，電路此時是一個純電阻性負載電路，電路中的電壓與電流同相。電路在諧振時容抗等于感抗，所以電容和電感上兩端的電壓有效值必然相等，電容上的電壓有效值UC=I*1/ωC=U/ωCR=QU，品質因素Q=1/ωCR，這里I是電路的總電流。
電感上的電壓有效值UL=ωLI=ωL*U/R=QU品質因素Q=ωL/R
因?yàn)椋篣C=UL 所以Q=1/ωCR=ωL/R
電容上的電壓與外加信號電壓U之比UC/U= （I*1/ωC）/RI=1/ωCR=Q
電感上的電壓與外加信號電壓U之比UL/U= ωLI/RI=ωL/R=Q
從上面分析可見，電路的品質因素越高，電感或電容上的電壓比外加電壓越高。
電路的選擇性：圖1電路的總電流I=U/Z=U/[R2+(ωL-1/ωC)2]1/2=U/[R2+(ωLω0/ω0-ω0/ωCω0)2]1/2
ω0是電路諧振時的角頻率。當電路諧振時有：
ω0L=1/ω0C
所以I=U/{R2+[ω0L(ω/ω0-ω0/ω)]2}1/2= U/{R2+[R2(ω0L/R)2](ω/ω0-ω0/ω)2}1/2= U/R[1+Q2(ω/ω0-ω0/ω)2]1/2
因?yàn)殡娐分C振時電路的總電流I0=U/R，
所以I=I0/[1+Q2(ω/ω0-ω0/ω)2]1/2有：I/I0=1/[1+Q2(ω/ω0-ω0/ω)2]1/2作此式的函數曲線。設(ω/ω0-ω0/ω)2=Y
曲線如圖2所示。這里有三條曲線，對應三個不同的Q值，其中有Q1>Q2>Q3。從圖中可看出當外加信號頻率ω偏離電路的諧振頻率ω0時，I/I0均小于1。Q值越高在一定的頻偏下電流下降得越快，其諧振曲線越尖銳。也就是說電路的選擇性是由電路的品質因素Q所決定的，Q值越高選擇性越好。
