電力科普丨串聯諧振變壓器
發布日期：2020-06-01 點擊：1192次

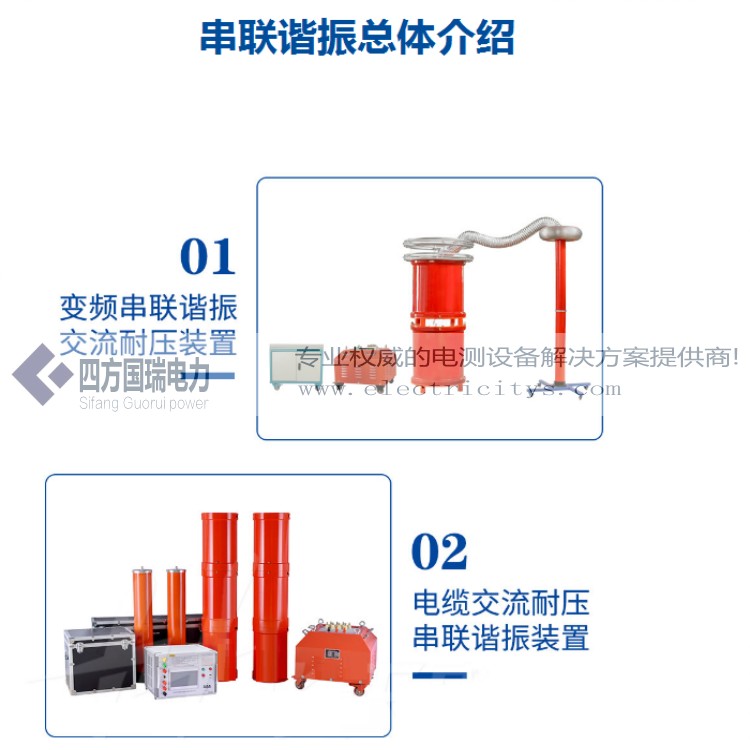

湖北四方國瑞電力控股有限公司是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。
串聯諧振變壓器是利用串聯諧振或并聯諧振的原理，產生大電流和高電壓。一般用于大電容或大電感負載。利用負載和設備的并聯諧振，可以用較小的激勵電流取得較大的負載電流；利用負載和設備的串聯諧振可以用較低的激勵電壓在負載上取得高電壓。串聯諧振變壓器的基本公式就是ω=1/√（LC），其中ω是電源的角頻率=2лf，L和C是負載或設備的電感和電容量。要完全滿足等式，ω、L、C中至少需要有一個參數是可調的，為了滿足輸出電壓或電流的要求，L和C中必須有一個是可調的，為了精確找到諧振點，還需要參數可以無級微調。所以，現代串聯諧振變壓器一般使用變頻電源作為電源，以便調整ω，以帶抽頭電抗器作為L(zhǎng)，與C配合就可以方便地找到諧振點。
串聯諧振變壓器在鐵磁共振變壓器也知道作為一個恒定電壓互感器或CVT 。它的任務是把一個輸入電壓，該電壓可以變化高達5 ％或10％ ，并輸出一個恒定電壓，它是獨立的電壓變化的。為了說明這一點，假設諧振變壓器將100伏轉換為5伏（共用電壓為電子設備）。無級變速器將在任何地方從90到110伏，仍然輸出恒定的5伏。
串聯諧振變壓器頻率范圍1——50kHz，可和中頻電爐、中頻電源、超音頻電源配套使用，用于工件的透熱，金屬工件淬火、退火、中頻變管加熱、金屬的擴散型焊接[釬焊]等工藝設備。多匝比中頻變壓器鐵芯采用0.27-0.3mm有取向高導磁冷軋硅鋼片疊裝組成，采用特殊工藝加工組裝而成。一次匝比最多23匝，也可根據容量及頻率的不同進行變化。串聯諧振變壓器均采用水冷冷卻。
串聯諧振變壓器的鐵心可以做成兩種不同的結構：殼式和心式。心式鐵心變壓器在一系列主要指標方面不如殼式鐵心變壓器，其重量和外型尺寸較大，調節氣隙的傳動機構比較復雜。為此，我們研制的試驗裝置采用殼式結構，串聯諧振變壓器繞組套裝在可移動的中心柱外面。
串聯諧振變壓器的伏安特性具有良好的線性關系，其電感L與變壓器上的電壓值無 關。因而這種諧振變壓器在用于交流諧振試驗時，可先在低壓條件下進行調諧(通過傳動機構改變動鐵心與下軛鐵心之間的氣隙長度)，當調諧到諧振時，再升高試 驗電壓，系統調諧非常方便。
該無級變速器完成其任務的方式是利用被稱為共振的屬性。變壓器被連接到一個電容器，以形成所謂的LC電路。在L表示變壓器的量度，而C是電容。特別鐵磁鐵芯相結合這一點，完整的，精心策劃的行為是產生我們的5伏電壓給定的范圍內。因此，綽號鐵諧振變壓器。問題與應用，與無級變速器的問題在于，所述變壓器的高效率只存在于100伏的輸入。如從該值的電壓流浪，越來越多的能量散失到熱的鐵。這就是為什么在有用的范圍被緊緊限制在90和110伏之間。盡管這種限制和略差整體效率，該無級變速器用于相當頻繁的應用中的輸入電可能是也可能不是恒定的電壓。無論是在家里，在130以上的壁電壓可能會損壞您的電子產品。因此，鐵磁共振變壓器將其在變壓器類型的家庭中的地位。 專用的DSP 顯示平臺，大容量的數據存儲器，大屏幕LCD 顯示； 豐富的幫助應用信息，幫助你現場分析試驗發生保護動作時可能出現的問題； 可保存200 次測試數據; 具有調頻時顯示頻率－電壓波形曲線，直觀的觀察到是否尋找到諧振點； 掃頻范圍可以在規定范圍內任意設定，掃頻方向可以向上向下任意選擇，方便用戶操作； 對于那些需要在50Hz 條件進行試驗的試品（比如發電機），我們采用了調頻調感技術，我們的電抗器電感值可以根據試驗需要進行適當調節，壓緊裝置可以保證降低在通電時電抗器的噪音。
