SFLD-2000 智能微水測量?jī)x
發布日期：2020-06-03 點擊：3275次
尊敬的顧客
感謝您購買本公司產品。在初次使用該儀器前，請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。
我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。
由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！
? 慎重保證
本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。
? 安全要求
請閱讀下列安全注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。
只有合格的技術人員才可執行維修。
—防止火災或人身傷害
仔細檢查儀器。在使用儀器前，請仔細檢查儀器機殼。切勿使用已損壞的儀器。檢查是否有裂紋或缺少塑料件。特別注意接頭周圍的絕緣。
請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。
使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。
注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。請勿在連接端子之間或任何端子與地之間施加高于儀器額定值的電壓。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。
正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。
在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。
請勿在有爆炸性氣體、蒸汽或粉塵環境中操作。
保持適當?shù)耐L(fēng)。
保持產品表面清潔和干燥。
－安全術語
警告：警告字句指出可能造成人身傷亡的狀況或做法。
小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。
目 錄
一、產品概述 5
二、用途 5
三、性能特點 5
四、技術指標 6
五、面板結構 7
六、工作原理 8
七、操作方法 8
八、軟件操作 15
九、故障現象及排除 24
十、注意事項 24
十一、裝箱清單 25
附錄一：微水儀過渡接頭裝箱圖 26
附錄二：六氟化硫斷路器含水量測量要求 27
一、產品概述
本儀器是依據國家電力行業標準DL/T506-2007《六氟化硫電氣設備中絕緣氣體濕度測量方法》，采用原裝進口高精度露點傳感器和最新數字電路控制技術而研發設計的，是測量SF6氣體中微量水分含量的高精度智能型儀器。
本儀器采用智能化自校準技術，測量范圍寬，響應速度快，準確度高，線性好，測量曲線動態顯示。同時本儀器還帶有自動干燥器，可大大縮短測量時間。
二、用途
本儀器適用于SF6氣體的露點值測量，對空氣、氮?dú)?、惰性氣體以及任何不含腐蝕性氣體的露點值也可測量，尤其適用于電力、石化、冶金、環保、科研院所等部門，有著極高的性價比。
三、性能特點
(1)高穩定性：在嚴重干擾條件下，測量數據能穩定在±0.5℃范圍內，并具有卓越的長期穩定性，重復性好。
(2)高精度：采用原裝進口高性能露點傳感器和高速12位Σ－ΔAD模數轉換器，最高分辨力達到0.1℃，完全滿足實際測量要求。全量程內做到測量結果精確可靠，測量范圍寬，響應速度快，測量結果穩定可靠。
(3)智能化：開機自校準，傳感器探頭可自動校準零點，自動消除因零點漂移而引入的系統誤差，保證測量的準確性。
(4)多重保護：帶油污過濾裝置，不受灰塵粒子和大多數化學物污染的影響，可對傳感器抗油污保護，極適合工業環境的使用。
(5)快速省氣：進入測量狀態后，露點值測定時間為3~5min。
(6)功能強大：4.7寸真彩觸摸式液晶顯示器，全中文操作界面。直接顯示露點值（℃）、微水值（uL/L）、日期及時間，動態顯示露點測量曲線。實時保存測量數據，最多可存儲100組測量數據。
(7)通信功能：RS232接口可與PC機串口相連，方便PC機對數據作進一步處理。
(8)使用方便：采用日本原裝進口自鎖接頭，插拔方便，安全可靠，無漏氣。靈敏的觸摸式按鍵方便操作，提高工作效率。內置大容量可充電鋰電池，體積小、重量輕，便于攜帶。
四、技術指標
(1)測量范圍：露點值：－80 ℃～+20 ℃
微水值：0～19999uL/L
(2)測量精度：±0.5℃（－60℃～＋20℃）
±1.0℃（－80℃～－60℃）
(3)分辨力：露點值：0.1℃
微水值：1uL/L
(4)響應時間(+20℃,0.1Mpa):
63%需5s, 90%需45s(－60℃～＋20℃)
63%需10s，90%需240s(?＋20℃～－60℃)
(5)采樣流量：0.6L/min±20%
(6)壓力范圍：0～1.0 Mpa
(7)使用溫度：－20℃～＋60℃
(8)環境濕度：0～100％ RH
(9)存儲溫度：－20℃～＋80℃
(10)充電時間：4小時
(11)整機尺寸：250×150×300mm3
(12)整機重量：3.5kg
五、面板結構
1、儀器前面板布局圖如圖1所示。
圖1 前面板布局圖

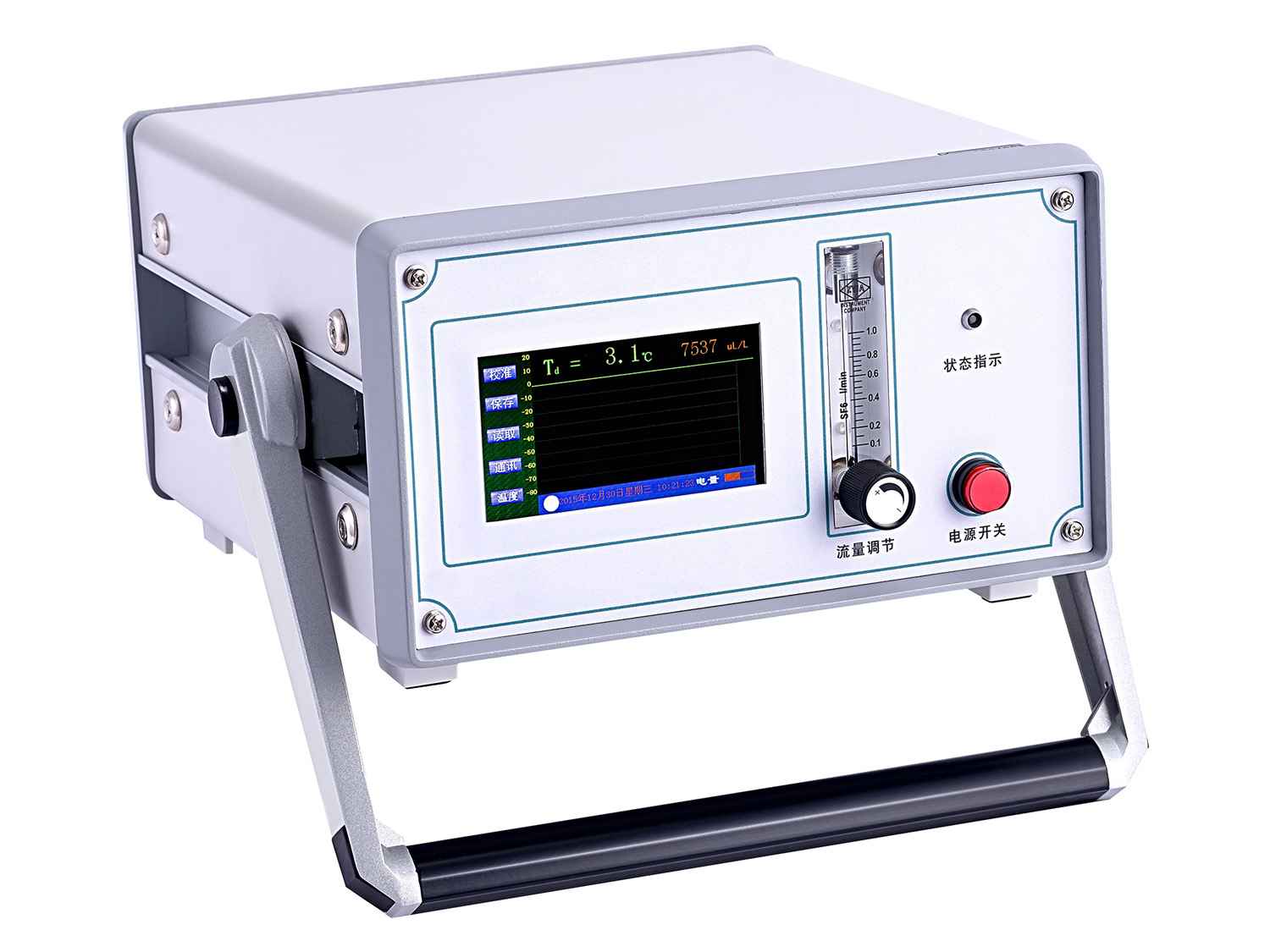

①液晶屏 ②流量調節 ③電源開關 ④狀態指示
2、儀器后面板布局圖如圖2所示。
圖2 后面板布局圖
①氣體入口 ②RS232接口 ③充電孔 ④氣體出口
注意：同時按下兩側的支架調節按鈕，可以調節支架的角度。
六、工作原理
當被測氣體進入傳感器采樣室，氣體中的微量水分被吸附到傳感器的微孔中，傳感器將這種變化轉換成電信號，通過微處理器加以處理，最后送到液晶屏上顯示。
微水測量?jī)x由氣路部分、傳感器部分、信號處理部分和液晶顯示輸出等部分組成。儀器測試原理圖如圖3。
圖3 測試原理圖
七、操作方法
1、液晶顯示說明
本儀器采用4.7寸高分辨率真彩觸摸式液晶顯示器，即使在強烈日光下也能清晰顯示。點擊觸摸屏按鍵即可完成參數設置、數據保存等操作，試驗結果均顯示在LCD屏上。全中文操作界面，圖形清晰、美觀，易于操作。
2、連接SF6設備
按圖4所示連接方法正確連接儀器的進氣管和出氣管。
圖4 正確接線
注意：①按圖4正確連接測量管道，不要將進氣管和出氣管接反；②進氣管和SF6設備的螺母接頭要用扳手?jǐn)Q緊；③出氣管另一端應指向下風方向，或用專門的設備收集廢氣。
3、初始化
打開儀器電源開關，儀器進入初始界面，如圖5所示。在此過程中，儀器會根據傳感器狀態進行自校準，此時“狀態指示”燈閃爍。自校準完成，“狀態指示”燈變?yōu)槌Ａ痢?/span>
圖5 初始化
4、檢查電量
初始化完成后，請查看液晶屏右下角顯示的電池電量，如圖6所示。如果電量顯示低于20%，請插上充電器充電后繼續使用。本儀器支持充電過程中使用。
圖6 檢查電量
5、主界面
開機后經過3秒鐘儀器自動進入微水主界面，如圖7所示。
圖7 主界面
主界面左邊一列為觸摸按鍵，包括“校準”、“保存”、“讀取”、“通訊”、“溫度”等按鍵，用戶可根據需要選擇不同的按鍵；主界面上方實時顯示SF6氣體的露點值和體積比；中間部分將動態顯示露點測量曲線；下方是時鐘、電池電量顯示。
6、開始測量
進入主界面后儀器自動開始測量，調節“流量調節”旋鈕，使流量指示在0.6L/min左右。儀器將實時顯示測量曲線，如圖7所示。觀察儀器前面板的“狀態指示”燈，當“狀態指示”燈閃爍時，表示儀器正在進行自校準，待“狀態指示”燈由閃爍變?yōu)槌Ａ翣顟B(tài)時，表示儀器自校準結束，此時可以讀值。
本儀器在測量過程中可以同時顯示露點值、體積比和測量曲線，主界面上方第一個數據是“露點值”，單位是℃；第二個數據是“體積比”，單位是uL/L，意義與ppmV相同。
注意：第一次開機傳感器需自校準，時間略長，一般為8~10min，若需連續測量，中途不要關機。進入測量狀態后，露點值測定時間為3~5min。
說明：①如果“狀態指示”燈是常亮狀態，且屏幕上的動態測量曲線已經完全成一直線，說明數據已經穩定，即可讀取數據；
②在測量過程中，不要進行任何按鍵操作，以盡快完成測量，節約用氣，節省測量時間；
③一個樣品測量完畢，繼續接入下一個樣品繼續測量，在此過程中不必關閉電源，直接切換被檢測氣體即可；
④一般性的氣體可以直接排放到大氣中，對于有毒、易燃易爆及貴重氣體應作妥善處理；
7、露點校準
本機為用戶開放了校準功能，用戶若具備標準氣體，可以自行進行傳感器校準。
單擊“校準”按鍵即可進入“露點校準”界面，“露點校準”界面如圖8所示。
圖8 露點校準
點擊左右箭頭按鍵即可輸入“量程”和“零點”數據，點擊“確認”將新的校準系數保存在儀器中，以后儀器將按照新系數計算露點值；點擊“取消”， “量程”和“零點”數據恢復為儀器之前保存的數據；點擊“返回”，返回到主界面。
8、保存
單擊“保存”按鍵即可進入“保存”界面，“保存”界面如圖9所示。
圖9 保存
點擊左右箭頭按鍵可以選擇數據保存位置，本儀器最多可以保存100條數據。保存位置選擇完畢，點擊“確認”即可將數據保存到儀器中；點擊“取消”，保存位置恢復為“00”；點擊“返回”，返回到主界面。
9、讀取
單擊“讀取”按鍵即可進入“讀取”界面，“讀取”界面如圖10所示。
圖10 讀取
點擊左右箭頭按鍵可以選擇要讀取數據的位置，點擊“確認”即可顯示儀器中該位置保存的數據。繼續選擇要讀取數據的位置，點擊“確認”后即可顯示下一條數據。點擊“返回”，返回到主界面。
10、通訊
單擊“通訊”按鍵即可進入“通訊”界面，“通訊”界面如圖11所示。
圖11 通訊
將隨機附帶的RS232串口數據線一端接入儀器后面的RS232接口，另一端接入計算機串口，點擊“開始”，使用隨機附帶的上位機軟件，即可實現儀器與計算機的通訊。詳細操作請參考“八、軟件操作”部分。
11、溫度
單擊“溫度”按鍵即可進入“溫度”界面，“溫度”界面如圖12所示。
圖12 溫度
界面上顯示當前溫度值。點擊“溫度校準”，儀器進入“溫度校準” 界面，如圖13所示。
圖13 溫度校準
溫度校準與露點校準的操作方法一樣，在此不再贅述。
12、時間校準
單擊時鐘圖標 即可進入“時間校準”界面，“時間校準”界面如圖14所示。
圖14 時間校準
時間校準與露點校準的操作方法一樣，在此不再贅述。
八、軟件操作
1、軟件功能簡介
此配套工具軟件用來將儀器中的數據同步至計算機，供試驗人員對數據作進一步分析和處理。
2、軟件特點
(1)本軟件為綠色軟件，無需安裝便可使用。
(2)支持RS232串口和USB兩種通信方式。
(3)支持Windows系列操作系統，運行速度快，使用方便。
3、運行環境
硬件設備要求：建議賽揚533及以上CPU，512MB及以上內存、1GB及以上可用硬盤空間。
支持軟件：Windows98、Windows2000、WindowsXP、Windows2003、Vista、Windows7等Windows系列操作系統；Microsoft Office 2000及以上版本（必須包含Excel）。
4、隨機光盤文件
打開隨機配置的光盤，將光盤文件內容拷貝到本地計算機文件夾中，文件目錄如圖15所示。
圖15 光盤目錄
圖標①標識的文件夾為USB驅動程序；
圖標②標識的文件MSCOMM32.OCX為系統所需文件；
圖標③標識的文件為該程序的運行文件“智能微水測量?jī)x配套工具軟件”，雙擊該文件即可運行程序；
圖標④標識的文件為產品說明書。
5、計算機通信連接線使用方法
(1)串口數據線或USB數據線：將儀器與計算機串口或USB接口連接，確保連接穩定。
(2)USB數據線：在使用前需安裝USB驅動程序，詳細安裝步驟請參照“6、軟件操作說明”中“(10)USB驅動程序安裝說明”，安裝USB驅動程序后，需重新拔插USB數據線。
6、軟件操作說明
(1)運行智能微水測量?jī)x配套工具軟件，如圖16所示。
圖16 軟件界面
注意：若該軟件初次運行在Vista、Windows 7或更高版本的Windows系統中，請確保運行該程序時擁有管理員權限（右鍵 程序，選擇 ）；若殺毒軟件提示該文件有風險，點擊“允許程序運行”。
(2)使用隨機配置的串口數據線或USB數據線將計算機和儀器連接起來。儀器開機，進入通訊界面，如圖11所示。
(3)點擊“通信連接”按鈕，計算機與儀器進行聯機，此時有以下兩種情況：
聯機成功：如圖17所示。聯機成功后，窗口下方顯示“聯機成功”，按鈕顏色變成綠色，同時顯示對應的通信端口類型（串口/USB）。
圖17 聯機成功
聯機失敗：如圖18所示。彈出“聯機失敗”的提示框。
圖18 聯機失敗
如果出現聯機失敗的界面可能為以下幾種情況：
①儀器開機后沒有進入計算機通信界面；
②USB數據線或串口數據線連接不穩定；
③使用USB數據線，但USB驅動程序沒有正確安裝；
④安裝USB驅動程序后，沒有重新拔插USB數據線。
(4)數據同步。點擊“數據同步”按鈕，讀取儀器中的測量數據。在讀取數據時，狀態欄的右下角位置顯示當前讀取數據的位置，讀取數據時只讀取該位置的有效數據。讀取完畢狀態欄顯示“數據讀取成功” ，此時光標停留在測量列表的最下方，窗口右方對應的值為光標所在位置的測量數據，如圖19所示。
圖19 數據同步
注意：讀取數據需要約30s，請您耐心等待直到數據讀取成功之后再進行下一步操作。
(5)生成報表。選中其中一條測量數據，點擊“生成報表”按鈕，即可彈出對話框，如圖20所示。
圖20 生成報表
可以根據需要修改報表中的報表標題、設備編號、設備名稱等基本信息。點擊確定，即可進入測試報告打印預覽頁，測試報告是以A4紙的形式展示。如圖21所示。
圖21 打印預覽
(6)導出數據。在數據同步完成后，點擊“導出數據”按鈕，在“另存為”對話框中，選擇您要保存文件的位置，保存數據，如圖22所示。
圖22 保存數據
打開剛才保存的Excel數據文件，如圖23所示。
圖23 Excel數據文件
(7)刪除。選中一行數據，右鍵選擇刪除，將選中的數據從當前的列表中移除。如圖24所示。
圖24 刪除數據
注意：被刪除的測試數據，您可以通過數據同步，重新找回?cái)?shù)據。
(8)斷開連接。點擊工具—>斷開連接，將計算機與儀器斷開連接，如圖25所示。
圖25 斷開連接
(9)斷開連接后，列表清空，狀態欄對應圖標變成紅色，狀態欄提示顯示為“連接已斷開”， 如圖26所示。
圖26 連接已斷開
(10)USB驅動程序安裝說明
打開文件夾中的“USB驅動程序”文件夾，找到 文件。雙擊 安裝USB驅動，運行界面如圖27所示。點擊Enter鍵完成安裝，安裝完成后需拔插USB數據線。
圖27 USB驅動程序安裝
注意：如果通過以上方式無法正常安裝“USB驅動程序”，那么在連接上USB數據線之后，通過Windows彈出的硬件向?qū)е胁檎摇?/span>USB驅動程序”文件夾目錄，如圖28所示。選擇對應您操作系統的硬件驅動，進行安裝。
圖28 USB驅動程序文件夾目錄
九、故障現象及排除
故障現象 故障排除
開機后無反應，液晶屏無顯示 插上充電器充電后使用
通信不成功 檢查數據線是否接好
檢查儀器是否進入聯機狀態
卸載驅動程序后重新安裝
關機后重啟
十、注意事項
1、當電池電量顯示低于20%時，應及時為電池充電。充電過程中充電指示燈為紅色，經過3~4小時，電池即被充滿，此時充電指示燈變?yōu)榫G色。在充電狀態下儀器也可以照常使用，但充電時間稍長。
2、調節氣體流量時，流量閥應緩慢打開，使流量指示在0.6L/min左右。
3、儀器應放置在安全位置，防止摔壞，避免劇烈震動。
4、勿測有腐蝕性的氣體。
十一、裝箱清單
1、儀器主機 1臺
2、進氣管(3m)(帶公共接頭) 1套
3、放氣管(3m) 1根
4、過渡接頭(序號①~⑧) 1套
5、生料帶 2卷
6、RS232數據線 1根
7、USB- RS232數據線 1根
8、充電器 1套
9、隨機光盤 1張
10、檢驗報告 1份
11、合格證 1張
12、產品說明書 1份
附錄一：微水儀過渡接頭裝箱圖
附錄二：六氟化硫斷路器含水量測量要求
測 試 內 容 標準(uL/L，20℃)
SF6斷路器出廠和大修中（整體裝復以前）應分別測量開斷單元和支柱單元水分值。 ≤150
交接時由支柱下部充氣接口測量斷路器水分值。 ≤150
運行中由支柱下部充氣接口測量斷路器水分值。測試周期按“預試規程”規定。 ≤200
運行中，必要時（開斷單元漏氣、解體過開斷單元）SF6斷路器應由聯箱內自封接頭處單獨測量開斷氣室含水量。 ≤300
