SFWS-III 微水儀
發布日期：2020-06-03 點擊：3296次
敬 告
尊敬的SF6智能微水儀用戶：
如果您是第一次使用本產品，敬請注意以下事項：
? 測量開始，首先全部打開儀測量管道上的針型閥，然后用面板上的流量閥調節流量。測量結束，則反之操作。
? 微水儀放置長時間不使用時，在測試管道和氣室中會剩有部分空氣，因此在第一次測試時，其中的高濕氣體會影響其測試速度，因為被測SF6氣體達到飽和前需要先要將空氣中的濕氣帶走。所以我們會發現當測試第二臺SF6電氣設備及以后再測量的速度就會很快（3-5分鐘）。
目錄
一、 技術特點及參數 - 1 -
二、 儀器面板說明 - 2 -
三、 測量方法 - 3 -
四、 菜單操作 - 4 -
五、 注意事項 - 5 -
一、 技術特點及參數
1、技術特點
? 便攜式設計：儀器更輕，攜帶、使用方便。
? 測量快速：儀器開機后無需等待，即刻測量，快速得到濕度值。
? 快速省氣：測定時耗氣僅2L（101.2kPa）左右。
? 自鎖接頭：采用德國原裝進口自鎖接頭，安全可靠，無漏氣。
? 數據存儲：采用大容量設計，最多可存儲50組測試數據。
? 顯示清晰：液晶屏直接顯示露點、微水、環境溫度、環境濕度、時間及日期、電池電量等內容。
? RS232接口：可與串口打印機相連，進行數據打印。
? 內置電源：內置大容量可充鋰電池，一次充足可連續工作10小時。
2、技術參數
露點 測量范圍 －60 ℃～+20 ℃
測量精度 ±2℃（－60℃～＋20℃）
測量時間
（＋20℃） <3分鐘。
環境溫度 －40℃～＋60℃
環境濕度 0～100％ RH
電源 AC 220V
內置充電電池
電池性能 充電時間20個小時以上，可使用10小時
重量 3公斤
尺寸 250×100×300mm3
工作溫度 －40℃～＋80℃
二、 儀器面板說明

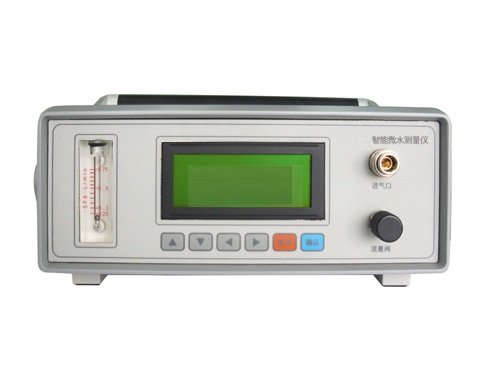

1、前面板
注：同時按下兩側的支架調解按鈕，可以調節支架的角度。
2、后面板
3、液晶屏
三、 測量方法
1、連接SF6設備
將測量管道上螺紋端與開關接頭連接好，用扳手擰緊，關閉測量管道上另一端的針型閥；
再把測試管道上的快速接頭一端插入微水儀上的采樣口；
將排氣管道連接到出氣口。
最后將開關接頭與SF6電氣設備測量接口連接好，用扳手擰緊；
2、檢查電量
本儀器推薦優先使用交流電。
使用直流電時，請查看右上角顯示的電池電量，如果電量低于約20％，請關機充電后繼續使用。
3、開始測量
首先全部打開儀測量管道上的針型閥，然后用面板上的流量閥調節流量，把流量調節到0.5L/M左右，開始測量SF6露點。
第一設備測量時間需要5～10分鐘，其后每臺設備需要3～5分鐘。
4、存儲數據
設備測量完成后，可以將數據保存在儀器中，按“確定”鍵調出操作菜單，具體操作方式見下節內容。
5、測量其他設備
一臺設備測量后，關閉測量管道上的針型閥和微水儀上的調節閥。將轉接頭從SF6電氣設備上取下。如果需要繼續測量其他設備，按照上面步驟繼續測量下一臺設備。
6、測量結束
所有設備測量結束后，關閉微水儀電源。
四、 菜單操作
在測量狀態，通過確定鍵可以進入功能菜單，如圖1。
1、保存數據
在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“保存記錄”菜單，按“確定”鍵，進入保存數據頁面，保存數據時，可以根據設備進行編號。
設備編號最多為六位，可以通過“上”、“下”鍵增加數值大小，“左”、“右”鍵調整數據位數。
輸入編號后，按“確定”鍵，完成保存數據。按“返回”鍵可以返回上一頁，此時不保存數據。
2、查看記錄
在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“查看記錄”菜單，按“確定”鍵，進入查看記錄頁面。
顯示時從最后一個被保存的數據開始。
可以按“上”、“下”鍵翻看數據。
3、刪除記錄
在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“刪除記錄”菜單，按“確定”鍵，可刪除所有數據。
4、修改時間
在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇修改時間，按“確定”鍵，進入修改時間頁面。
通過“上”、“下”鍵可以增加時間數值，“左”、“右”鍵可以減小時間數值。
輸入小時、分鐘、秒后，按“確定”鍵可以轉到下一個修改域內。
五、 注意事項
? 儀器應放置在安全位置，防止摔壞。避免劇烈震動。
? 勿測有腐蝕性的氣體。
? 調節氣體流量時，流量閥應緩慢打開，使流量指示在0.5升/分鐘左右。
? 儀器使用前，應及時充電。充電時只需將電源線接入220V插座，無需打開電源開關，儀器將自動充電，充電時間一般需要20個小時以上。
附 錄 ：(六氟化硫斷路器含水量測量要求)
測 試 內 容 標 準 （μl/l, 20℃）
六氟化硫斷路器出廠和大修中（整體裝復以前）應分別測量開斷單元和支柱單元水份值。 ≤150
交接時由支柱下部充氣接口測量斷路器水份值。 ≤150
運行中由支柱下部充氣接口測量斷路器水份值。測試周期按“預試規程”規定。 ≤200
運行中，必要時（開斷單元漏氣、解體過開斷單元）六氟化硫斷路器應由聯箱內自封接頭處單獨測量開斷氣室含水量。 ≤300

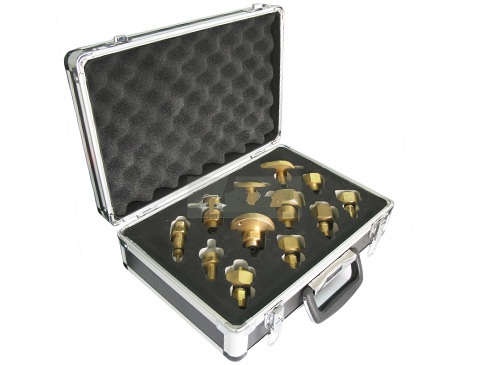

附件清單
序號 名 稱 數 量 單 位
1 主機 1 臺
2 電源線 1 根
3 帶針閥測試管道 1 根
4 出氣管道 1 根
5 鋁合金防震箱 1 個
6 說明書 1 本
7 出廠報告 1 份
8 合格證 1 張
