SF超低頻交流耐壓裝置
發布日期：2020-06-20 點擊：3682次

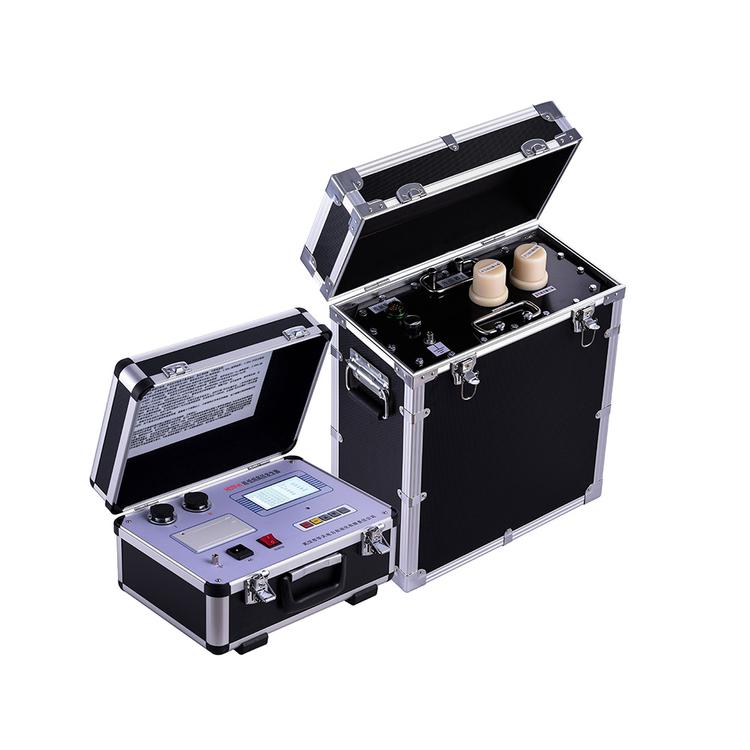

超低頻高壓發生器結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。超低頻高壓發生器均能克服這樣一些不足之處。
產品別稱：超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置
| 型號 | HTDP-50H | HTDP-30H | HTDP-80H |
| 輸出額定電壓 | 50kV(峰值) | 30kV(峰值) | 80kV(峰值) |
| 輸出頻率 | 0.1Hz、0.05Hz、0.02Hz | ||
| 帶載能力 | 0.1Hz：≤0.5μF | 0.1Hz：≤1.1μF | 0.1Hz：≤0.5μF |
| 0.05Hz：≤1.1μF | 0.05Hz：≤2.2μF | 0.05Hz：≤1.1μF | |
| 0.02Hz：≤2.5μF | 0.02Hz：≤5.5μF | 0.02Hz：≤2.5μF | |
| 測量精度 | ±（3%滿量程+0.5kV） | ||
| 電壓波形失真度 | ≤5% | ||
| 電源保險管 |
20A |
10A | 25A |
| 重量 | 控制器：6kg | ||
| 升壓體：50kg | 升壓體：30kg | 升壓體 I：30kg，升壓體 II：50kg | |
| 使用條件 | 溫度：-10℃∽+40℃；濕度：≤85%RH | ||
| 電源 | 交流50 Hz，220V ±5% | ||
| 用途 | 用于相應電壓的電纜、發電機 | 用于10kV及以下電纜、發電機 | 用于35kV及以下電纜、發電機 |
1、電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確
2、過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms
3、過流保護：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms
4、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻
5、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應
