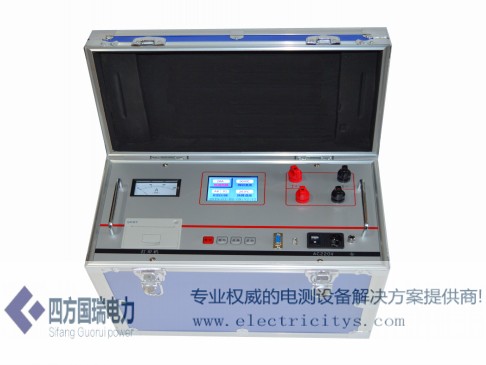

SFR20D接地導通測試儀
發布日期：2020-06-21 點擊：1592次
一、 儀器的用途及特點
電力設備的接地引下線與地網的可靠、有效連接是設備安全運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不安全隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。
SFR20D接地導通測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。
二、主要技術指標
項目 技術指標及參數 備注
測試電流 1A、2.5A、5A、10A、20A
測量范圍 100μΩ～1Ω （20A） 500μΩ～2Ω （10A）
1mΩ～4Ω （5A） 2mΩ～8Ω (2.5A）
5mΩ～20Ω (1A）
最小分辨率 0.1μΩ
準確度 ±(0.5%±2個字)
顯示 液晶顯示器 電阻顯示有效數字為 4 位
數據存儲 1000組
工作環境 環境溫度:0℃～40℃ 相對濕度: <90%RH，不結露
電源 AC 220V±10V，50Hz±1 Hz 保險管 5A
最大功耗 500W
外形尺寸 400×225×350（mm）
重量 主機15.1KG 線箱: 5.75KG
三、功能特點
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、儀器采用全新電源技術，電流檔位多，測量范圍寬，
3、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。
4、320X240點陣的超小像素點的65K真彩色液晶，
5、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱
6、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲

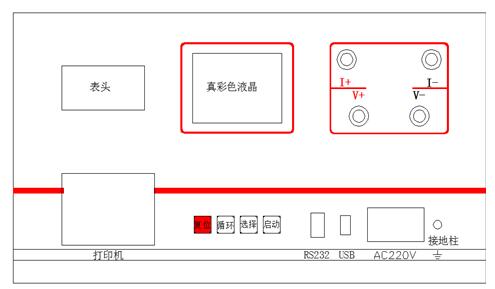

四、面板介紹 儀器的面板見下圖
注意事項
1、 選擇電流時要參考技術指標欄內量程，超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態，此時應按復位鍵讓儀器復位，重新選擇較小的電流檔位。
2、 測試完畢后，按“復位”鍵，儀器電源將與被測單元斷開，電流表回到零位，這時顯示屏回到初始狀態，然后可重新接線，進行下次測量或拆下測試線、關機結束測量。
