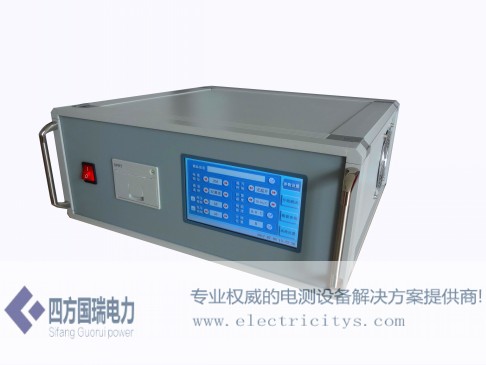

SFR20S雙通道直流電阻測試儀
發布日期：2020-06-21 點擊：5406次
概述
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
SFR20S雙通道直流電阻測試儀，是專為三芯五柱大型變壓器溫升測量而設計，充電和測量速度快，能滿足變壓器溫升試驗對時間的要求，雙通道測量，實時采樣，打印輸出，使溫升試驗不再成為難題。
二、安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器使用應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。
8、在測試過程中，禁止移動測試夾和供電線路。
三、性能特點
1、儀器輸出電流大，電壓高。
2、雙通道測量，同時測量兩個電阻值。
3、具有完善的保護電路，可靠性強。
4、臥式結構，便于變壓器廠現場操作。
5、具有音響放電報警，放電指示清淅，減少誤操作。
四、技術指標
1、輸出電流： <15mA、1A、2.5A、5A、10A、20A、15mA+1A、15mA+2.5A、15mA+5A、15mA+10A
2、量程：200μΩ～2Ω （20A）
400μΩ～4Ω （10A）
800μΩ～8Ω （5A）
2mΩ～16Ω （2.5A）
4mΩ～40Ω （1A）
10Ω～20kΩ （<15mA）
3、準確度：±(0.2%+2字)
4、分辨率：0.1μΩ
5、工作溫度：0～40℃
6、環境濕度：≤90%RH，無結露
7、工作電源：AC220V±10%，50HZ±1HZ
8、外形尺寸：448*463*177(mm)
9、凈重：15KG
注意事項
1、 必須要等放電結束，報警聲停止后，再進行拆線，否則危險。
2、 在測量無載調壓變壓器時，倒分接前一定要復位放電，報警聲停止后，方可切換分接點。
3、 選擇電流時要參考測試量程，不得超量程和欠量程使用。超量程使用時，由于電流不能達到設定值，儀器一直處在“正在充電”狀態。
4、 用助磁法時注意量程。因?yàn)楦邏壕€圈并聯和串聯，在整個測試回路加入了1.5倍的高壓線圈電阻，選擇量程時要計算在內。如果超量程使用輸出電流無法達到設定值或輸出電流不穩定。
5、 助磁法三條線的短接點在放電完畢后拆線時，可能有剩余電流，拆除時可能會打火放電，此屬正常現象。
