75KVA/75KV變頻串聯諧振試驗成套裝置
發布日期：2020-07-01 點擊：3511次
75KVA/75KV變頻串聯諧振試驗成套裝置廣泛應用于四級、五級承裝（修、試）電力設施企業、供電、發電、鐵路、鋼鐵、石化、礦山、輸變電裝備制造等行業，適用于6kV～35kV電壓等級的大容量、高電壓的電容性試品，如發電機組、高壓交聯電纜、電力變壓器、高電壓互感器、高壓斷路器、高壓套管等設備的交接試驗和預防性試驗。
一、產品工作原理：
75KVA/75KV變頻串聯諧振試驗成套裝置運用串并聯諧振的原理，利用勵磁變壓器激發諧振回路，調節變頻調壓電源的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓施加到試品上電壓，使試品上高壓達到所需要的電壓值。
變頻調壓電源采用16位精細變頻、10KHZ載波頻率、SPWM和進口原裝IPM整體模塊設計、制造。成套裝置符合有關高壓試驗的規程和要求。
二、產品技術特點：
1、成套裝置體積小、重量輕、攜帶方便。變頻調壓電源采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，同時裝置也有很強的過載能力。
2、裝置自動調諧功能強大。自動調諧時，從30Hz到300Hz自動掃頻，用戶能直觀地看到裝置調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，之后準確鎖定諧振頻率。
3、裝置能靈活整定試驗電壓、調頻范圍、加壓時間。支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗模式，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
4、裝置采用大尺寸彩屏顯示試驗數據、試驗狀態，并有實時操作步驟提示功能。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。試驗結果能計算出被試品電容值。自備微型打印機，具備試驗數據打印功能。
5、裝置保護功能完善，安全可靠高。具有過電流、過電壓及閃絡保護功能，可有效保護人身及設備安全。
設備組成

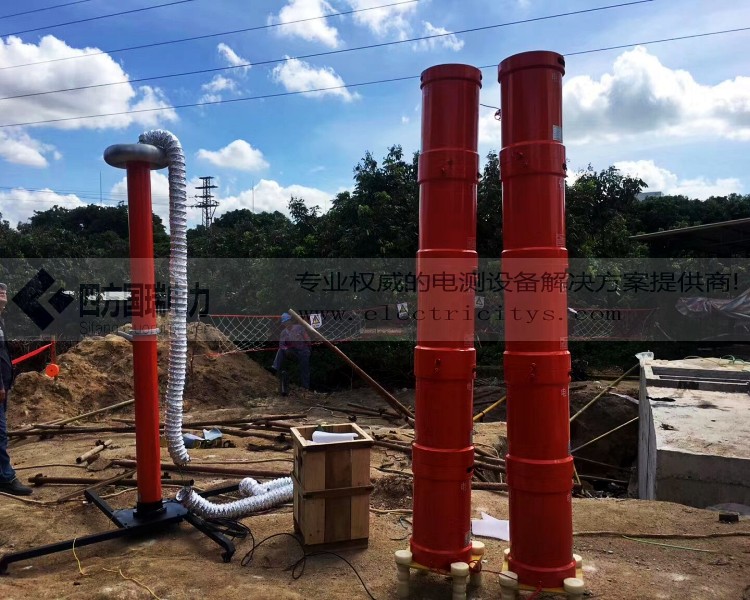

成套設備主要由變頻調壓電源1臺、勵磁變壓器1臺、高壓電抗器3臺、電容分壓器1臺、附件箱1件組成。
三、技術指標：
1、儀器工作電源：AC220V±10%單相、50Hz
2、功率電源電壓：AC380V±10%單相、50Hz
3、輸出電壓：75kV
4、輸出容量：75kVA
5、輸出頻率范圍：30Hz～300Hz
6、裝置測量精度：1.0級
7、連續試驗時間：＞60min
8、頻率調節分辨率：0.01Hz
9、輸出波形：正弦波，波形畸變率≤0.5%
10、頻率調節靈敏度：0.1Hz，不穩定度≤0.5%
11、系統品質因數：20～60
注：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
