新款10A直流電阻測試儀
概述
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前及根據國家電力部的預防性試驗規程，要求對運行的變壓器進行匝數比或電壓比測試，可以檢查變壓器匝數比的正確性、分接開關的狀況、變壓器是否匝間短路、變壓器是否可以并列運行。傳統的變比電橋讀數不直觀，要進行換算，只能逐相進行測量。SF6810A變壓器變比測試儀克服了傳統變比電橋測試的缺點，操作簡便直觀，采用三相精密逆變電源，測試快，準確度高。
二 功能特點
1、 儀器內部采用三相精密逆變電源，而非采用單相的市電電源作為測量電壓，消除了測量時候市電電壓的諧波影響，測量更準確。工作電源為發電機時，無任何影響。
2、 采用三相輸出電壓，提高測試速度，可以測量相間夾角，自動識別變壓器接線組別0-11。
3、 適用變壓器種類廣，特別適用于Z型變、整流變、接地變、電爐變、移相變、平衡變等變壓器的測量，測量參數最全面。
4、 采用自制精密三相逆變電源，具有高低壓反接保護，變壓器匝間短路保護，分接開關分合不到位保護，輸出全短路保護，增加儀器穩定性。
5、 輸入額定參數后，可自動測量變壓器變比值、誤差值和分接開關分接位，尤其對于分接不對稱的分接開關，也可準確的測量出變壓器分接開關的準確位置，最多可測量99個分接點位的分接開關。
6、 采用7寸高清彩色觸屏液晶，模塊化顯示，每個操作步驟都有中文提示，無需說明書，只看液晶提示即可完成儀器操作。
7、 儀器既有打印輸出，U盤接口，也可配備RS232接口，便于無紙化辦公。
8、 采用耐寒耐溫，密封防水，防摔防震多功能工程塑料箱，便于野外試驗。
9、 儀器可以使用安卓手機或平板，關注微信公眾號，下載專用APP，通過專用軟件全程控制儀器，測試數據存儲上傳，方便查閱。
三 技術參數
1、 測試量程：0.9～10000
2、 測量精度： ±0.1%+2字( 0.9-500 )
±0.2%+2字( 501-2000 )
±0.5%+2字( 2001-10000 )
3、 輸出電壓：根據負載自動調節
4、 分 辨 率：最小0.0001
5、 工作電源：AC220V±10% 50±1Hz
6、 環境溫度：-10℃～40℃
7、 相對濕度：≤85%，不結露
8、 外形尺寸；主機：360*290*170(mm) 線箱：360*290*170(mm)
9、 重量：主機5.9KG 線箱：5.65KG

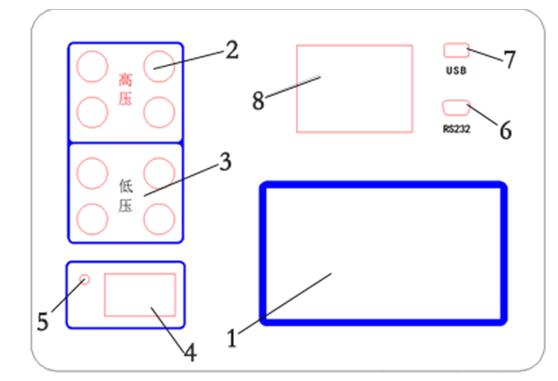

面板說明
顯 示 屏：7寸高清彩色觸屏液晶，數字調節背光，顯示操作菜單和測試結果。
2、高 壓 端：接測試線黃、綠、紅、黑四色接線柱，對應接被測變壓器高電壓側的A、B、C、O三相。
3、低 壓 端：黃、綠、紅、黑對應接被測變壓器低電壓側a、b、c、o三相
4、AC220V ： 整機電源輸入口，接AC220V工頻電源。
5、
：保護接地柱。
6、通訊：串口通訊
7、USB：U盤存儲
8、打 印 機：測量完成后打印測試結果。
操作說明
（一）菜單描述，如圖一所示
圖一

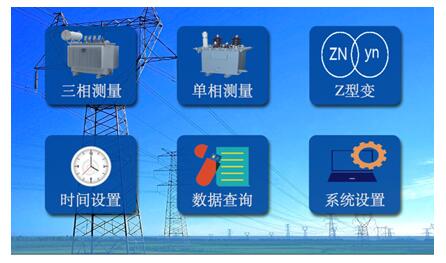

儀器開機后顯示如圖一所示開機界面，開機界面共有六個功能選項，包括：【三相測量】，【單相測量】、【Z型變】、【時間設置】、【數據查詢】、【系統設置】六個功能選項，點擊任意功能按鍵進入設置。

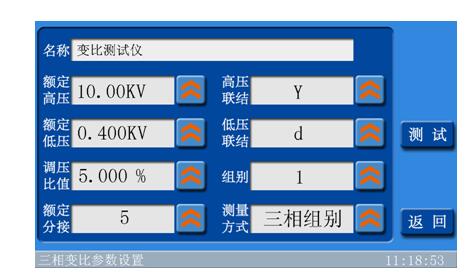

三相測量界面：
主機圖
