電纜耐壓測試儀
發布日期：2020-07-21 點擊：3855次
適用于大容量，高電壓的電容性試品的交接和預防性試驗。
參考標準：GB50150-2006,DL/T849.6-2004
說明書 檢測報告
采用專用SPWM數字式波形發生芯片及先進的IPM模塊
電抗器采用干式環氧澆注
正交非同步固定式載波調制
該裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

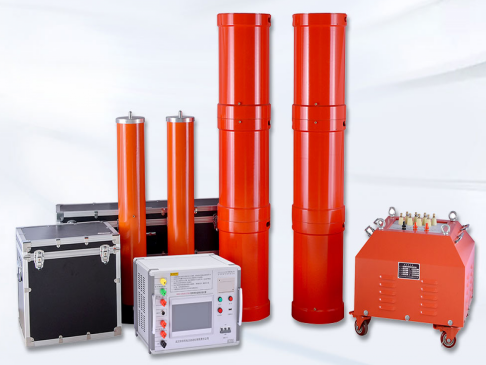

該裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器（選配）組成。
產品別稱：串聯諧振、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振耐壓裝置、電纜耐壓串聯諧振裝置
SFXZB 電纜耐壓測試儀技術參數 Technical Parameter
工作環境
環境溫度 －100oC-50oC
相對濕度 ≤90%RH
海拔高度 ≤1000m
裝置主要技術參數及功能
額定容量 324kVA
輸入電源 三相380V電壓，頻率為50Hz
額定電壓 54kV
額定電流 6A
工作頻率 30-300Hz
裝置輸出波形 正弦波
波形畸變率 輸出電壓波形畸變率≤1%
工作時間 額定負載下允許連續60min；過壓1.1倍1分鐘
溫升 額定負載下連續運行60min后溫升≤65K
品質因素 裝置自身Q≥30(f=45Hz)
保護功能 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)
測量精度 系統有效值1.5級
激勵變壓器
額定容量 9kVA
輸入電壓 0-400V，單相
輸出電壓 3kV
結構 干式
重量 約50kg
變頻電源
額定輸出容量 18kW
工作電源 380±10%V（三相），工頻
輸出電壓 0-400V，單相
額定輸入電流 45A
額定輸出電流 45A
電壓分辨率 0.01kV
電壓測量精度 1.5%
頻率調節范圍 30-300Hz
頻率調節分辨率 ≤0.1Hz
頻率穩定度 0.1%
運行時間 額定容量下連續60min
噪聲水平 ≤50dB
高壓電抗器
額定容量 54kVA
額定電壓 27kV
額定電流 2A
電感量 68H/單節
品質因素 Q≥30(f=45Hz)
結構 干式
重量 約75kg
電容分壓器
額定電壓 60kV
高壓電容量 2500pF
介質損耗 tgσ≤0.5%
分壓比 1000：1
測量精度 有效值1.5級
重量 約10kg
注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718
XZB 電纜耐壓測試儀特點優勢Selection Reference
1、裝置具有過壓、過流、零位啟動、系統失諧(閃絡)等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作，以保護式品。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度，工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
SFXZB 電纜耐壓測試儀技術參數 Technical Parameter
工作環境
環境溫度 －100oC-50oC
相對濕度 ≤90%RH
海拔高度 ≤1000m
裝置主要技術參數及功能
額定容量 324kVA
輸入電源 三相380V電壓，頻率為50Hz
額定電壓 54kV
額定電流 6A
工作頻率 30-300Hz
裝置輸出波形 正弦波
波形畸變率 輸出電壓波形畸變率≤1%
工作時間 額定負載下允許連續60min；過壓1.1倍1分鐘
溫升 額定負載下連續運行60min后溫升≤65K
品質因素 裝置自身Q≥30(f=45Hz)
保護功能 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)
測量精度 系統有效值1.5級
激勵變壓器
額定容量 9kVA
輸入電壓 0-400V，單相
輸出電壓 3kV
結構 干式
重量 約50kg
變頻電源
額定輸出容量 18kW
工作電源 380±10%V（三相），工頻
輸出電壓 0-400V，單相
額定輸入電流 45A
額定輸出電流 45A
電壓分辨率 0.01kV
電壓測量精度 1.5%
頻率調節范圍 30-300Hz
頻率調節分辨率 ≤0.1Hz
頻率穩定度 0.1%
運行時間 額定容量下連續60min
噪聲水平 ≤50dB
高壓電抗器
額定容量 54kVA
額定電壓 27kV
額定電流 2A
電感量 68H/單節
品質因素 Q≥30(f=45Hz)
結構 干式
重量 約75kg
電容分壓器
額定電壓 60kV
高壓電容量 2500pF
介質損耗 tgσ≤0.5%
分壓比 1000：1
測量精度 有效值1.5級
重量 約10kg
注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718
XZB 電纜耐壓測試儀特點優勢Selection Reference
1、裝置具有過壓、過流、零位啟動、系統失諧(閃絡)等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作，以保護式品。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度，工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
