SFXZB 系列變頻串聯諧振耐壓裝置
發布日期：2020-07-21 點擊：1533次
變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。
參考標準：GB50150，DL/T849.6-2004
說明書 檢測報告
額定負載溫升小，干式環氧澆注，高強度機械性及絕緣性
實現多種工作模式
滿足不同試品要求，實現一機多用

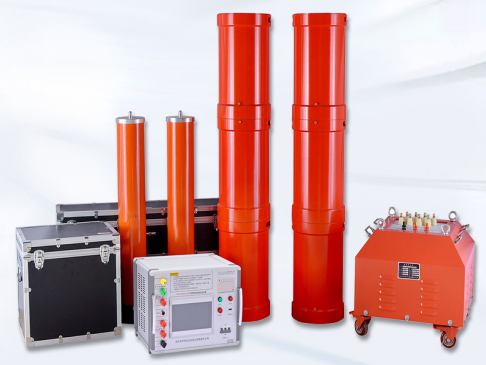

SFXZB系列變頻串聯諧振由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
產品別稱：交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、變頻串聯諧振試驗成套裝置
1、諧振電壓波型：正弦波，波形畸變率＜1.0%；
2、輸出頻率：30～300Hz；
3、工作制：滿功率輸出下，連續工作時間60min；
4、品質因素：30～90；
5、輸入工作電源：單相380/220V±10%，工頻50Hz±5%；
6、 環境溫度：－10℃～+50℃；
7、相對濕度：＜95%，無凝露狀況；
8、適用范圍：
1）電纜變頻諧振裝置；
2）發電機工頻耐壓試驗裝置；
3）變電站電氣設備交流耐壓試驗裝置；
4）CVT檢驗用諧振升壓裝置。
環境溫度 －10℃～40℃
相對濕度 ≤95%，無凝露狀況
海拔高度 ≤3000米
額定容量 1040kVA
輸入電源 三相380V電壓，頻率為50Hz
額定電壓 130kV
額定電流 8A
工作頻率 30-300Hz
波形畸變率 正弦波，波形畸變率≤1.0%
工作時間 額定負載下允許連續60min；過壓1.1倍1分鐘
溫 升 額定負載下連續運行60min后溫升≤65K
品質因素 裝置自身Q≥30(f=45Hz)
測量精度 系統有效值1.5級
注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718
SFXZB 系列變頻串聯諧振耐壓裝置特點優勢Selection Reference
1、35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生 。
2、本系統要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運。
3、電源采用220V單相電源或380V單電源，方便現場取電。
4、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。
5、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，在單體重量超過100kg時，可選配我公司專用小型電動吊車。
6.操作簡單，體積小，重量輕，非常方便現場使用及搬運(體積與重量約為傳統試驗變 壓器的1/10～1/30;
7.對現場電源要求低;
8.試驗等效性好;
9.特有低諧波專利技術，武高所實測諧波含量低于0.3%，遠低于國標不大于5%的要求,極大的保護了主變、發電機等設備不受高壓諧波損傷;
10.通過權威機構--武漢高壓研究所嚴格的型式試驗鑒定，確保人員及設備安全; 在東北電科院組織的2008年全國設備大比武中名列前茅;
11.符合國標要求有監測峰值功能，可實時監測高壓試驗波形;
12.一鍵鼠標旋鈕式操作，大液晶屏幕，“傻瓜式”簡單易用;
13.自帶微型打印機，隨時打印保存試驗數據;
