串聯諧振|電力系統中串聯諧振原理

發布日期：2020-07-28　點擊：3341次

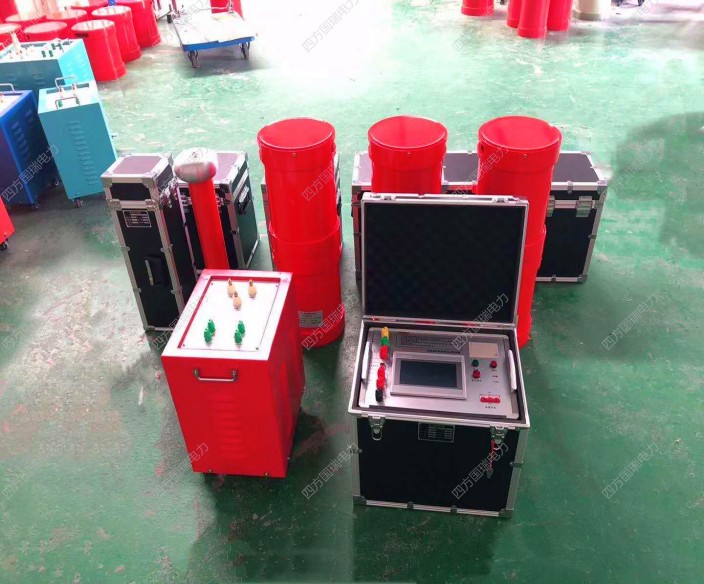

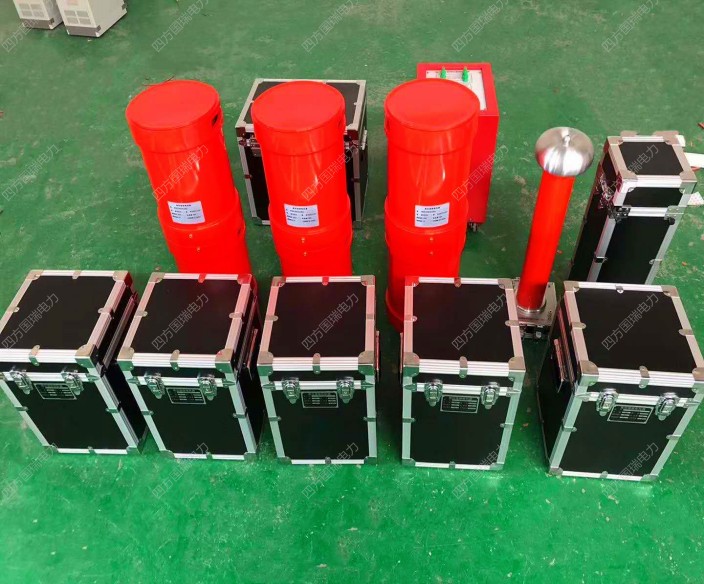

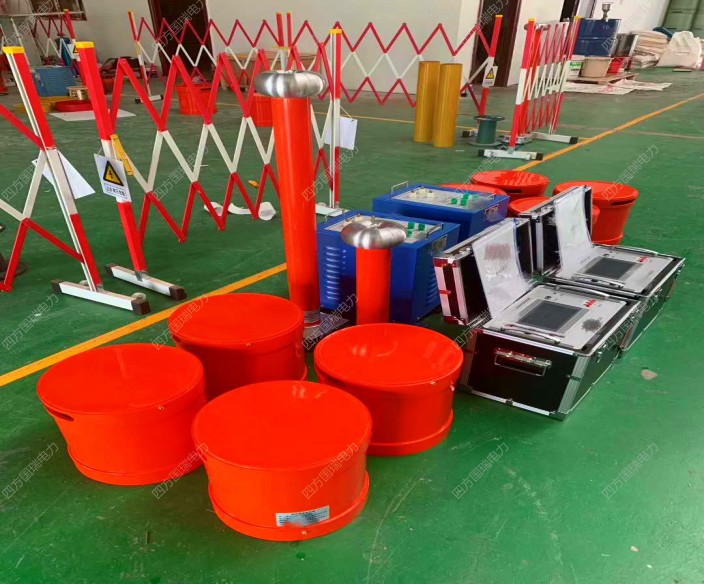

串聯諧振耐壓設備原理

在回路頻率f=1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

串聯諧振耐壓設備參數

工作電源;220V/380V,50HZ *試驗容量：30-30000KVA

(試驗電壓：1000KV及以下 *諧振頻率范圍：20-300Hz

試驗電壓波形：正弦波波形畸變率小于等于0.3%

試驗電壓冷確度：1級

頻率調節：0.01Hz

保護響應時間 ：小于1微秒

系統具有過電壓保護、過電流保護、放電保護、擊穿跳閘保護、過熱保護。
