全自動變比組別測試儀
發布日期：2020-08-04 點擊：3619次
全自動變比組別測試儀-湖北四方國瑞電力控股有限公司生產廠家
相對于其他的儀器來說，我們可以肯定一個事實，那就是全自動變比組別測試儀的使用是簡單很多的，在這個過程中，它的讀取數值是非常精確的，可以說大大降低了使用的門檻。但是事實上，在很多的工廠中，能夠使用這個儀器的還是對電路知識熟悉的人，這一點是很正常的。
因?yàn)殡m然我們使用全自動變比組別測試儀的時候是很簡單的，讀取數值也是很方便的。但是使用的時候并不是僅僅有這個方面，我們?cè)谑褂玫臅r(shí)候，可以在什么的環境中使用，什么環境中不能用，都是很有講究的。
從這個角度來看的話，了解全自動變比組別測試儀的使用參數對我們來說就是很重要的，只有這樣我們才可以知道在什么情況下可以使用它，否則的話就容易出現問題，對儀器造成一定的損傷。

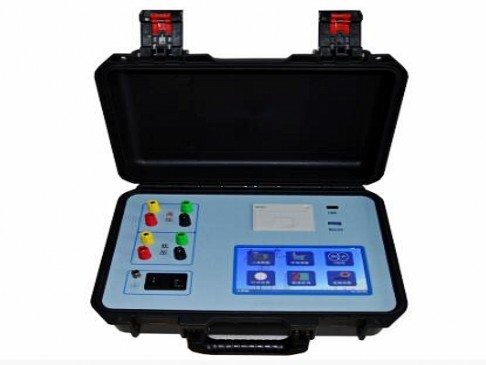

SFBC-VI變壓器變比測試儀http://www.pppei.cn/cp_show_3988.html產品鏈接
（內置充電電池）用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗。
根據IEC及國家有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）測試主變并列運行狀態的變比測試儀；從根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術最先進，測試項目最完善，測量參數最全面的變比測試儀。
該儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。
儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用?，F(xiàn)場測試操作方便。
產品特征
1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，經大功率功放實現三相電源輸出，0.1%失真度小，穩定性高，相間對稱度極高，測試結果具有更好的等效性，不會出現組別誤判等現象。
2、既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可進行自動識別組號。
3、操作簡單：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。
4、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
5、獨家首創可以以內置充電電池做為工作電源，現場不用尋找工作電源。（選配功能）
6、首次在變比測量中引入測量相角的概念，能測量高壓側與低壓側任意角度的相角。
7、能進行主變并列運行測試，真正實現變壓器并列運行參數的檢測。
8、抗振性好：軍品接插件的使用增強了抗振性能。
9、采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。
10、革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。
11、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小，不受工作電源的影響。
12、攜帶方便：體積小，重量輕。
1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，經大功率功放實現三相電源輸出，0.1%失真度小，穩定性高，相間對稱度極高，測試結果具有更好的等效性，不會出現組別誤判等現象。
2、既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可進行自動識別組號。
3、操作簡單：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。
4、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
5、獨家首創可以以內置充電電池做為工作電源，現場不用尋找工作電源。（選配功能）
6、首次在變比測量中引入測量相角的概念，能測量高壓側與低壓側任意角度的相角。
7、能進行主變并列運行測試，真正實現變壓器并列運行參數的檢測。
8、抗振性好：軍品接插件的使用增強了抗振性能。
9、采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。
10、革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。
11、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小，不受工作電源的影響。
12、攜帶方便：體積小，重量輕。
產品別稱
變壓器變比組別測試儀、變比組別測試儀、變壓器變比全自動測試儀、變壓器變比測量儀、變壓器變比全自動測量儀，變壓器變比測試儀廠家
SF6810C變壓器變比測試儀
http://www.pppei.cn/cp_show_8075.html產品鏈接
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國家電力部的預防性試驗規程中，要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結果只為一相變比。全自動變比組別測試儀克服了傳統變比電橋測試的缺點。儀器一次完成三相變比測試，測試速度快，準確度高。
產品簡介
概述
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國家電力部的預防性試驗規程中，要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結果只為一相變比。全自動變比組別測試儀克服了傳統變比電橋測試的缺點。儀器一次完成三相變比測試，測試速度快，準確度高。
二、安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、測試線夾的黃、綠、紅分別對應變壓器的A、B、C不要接錯。
7、高、低壓電纜不要接反。
8、測單相變壓器時只使用黃色和綠色線夾，不用的測試夾要懸空。
三、性能特點
1、采樣數字化三相逆變測試電源，無諧波含量，電壓便于調節，啟動，停止消除AC220V或者采樣發電機供電時的電源影響。
2、三相測試電源，提高測試速度，可識別變壓器接線組別0-11
3、適用變壓器種類廣，具有Z形聯接變壓器測試功能。
4、一次輸入額定參數后，可自動測量變壓器變比值、誤差值和自動識別分接開關分接位，對于分接不對稱的分接開關，也可準確的測量出變壓器分接開關的準確位置，最多可測量197個分接點位的分接開關。
5、保護功能完善，具有高低壓反接保護，變壓器匝間短路保護，輸出短路保護，增加儀器使用的穩定性。
6、采用七寸65K彩色觸屏液晶，仿手機化液晶顯示方式，操作簡單快捷。
7、儀器具有不掉電時鐘以及數據存儲，便于查看歷史數據。
8、儀器帶有打印輸出。
9、采用耐寒耐溫，密封防水，防摔防震多功能工程塑料箱，便于野外試驗。
四、技術指標
1、量程：0.9～5000
2、精確度： （0.1%+ 字）（500以下）
（0.2%+ 字）（500~2000）
（0.3%+ 字）（2000以上）
3、分辨率：最小0.0001
4、工作電源：AC220V 50HZ
5、 使用溫度：–20℃~ 40℃
6、 相對濕度：≤85％，不結露
五、 面板說明
1、顯 示 屏：7寸高清彩色陣液晶，數字調節背光，顯示操作菜單和測試結果。
2、高 壓 端：接測試線黃、綠、紅四色接線柱，對應接被測變壓器高電壓側的A、B、C三相。
3、低 壓 端：黃、綠、紅對應接被測變壓器低電壓側a、b、c三相
4、AC220V ： 整機電源輸入口，接AC220V工頻電源。
5、 ：保護接地柱。
6、打 印 機：測量完成后打印測試結果。
SF6810A變壓器變比測試儀
http://www.pppei.cn/cp_show_8073.html產品鏈接
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前及根據國家電力部的預防性試驗規程，要求對運行的變壓器進行匝數比或電壓比測試，可以檢查變壓器匝數比的正確性、分接開關的狀況、變壓器是否匝間短路、變壓器是否可以并列運行。傳統的變比電橋讀數不直觀，要進行換算，只能逐相進行測量。SF6810A變壓器變比測試儀克服了傳統變比電橋測試的缺點，操作簡便直觀，采用三相精密逆變電源，測試快，準確度高。
產品簡介
概述
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前及根據國家電力部的預防性試驗規程，要求對運行的變壓器進行匝數比或電壓比測試，可以檢查變壓器匝數比的正確性、分接開關的狀況、變壓器是否匝間短路、變壓器是否可以并列運行。傳統的變比電橋讀數不直觀，要進行換算，只能逐相進行測量。SF6810A變壓器變比測試儀克服了傳統變比電橋測試的缺點，操作簡便直觀，采用三相精密逆變電源，測試快，準確度高。
二 功能特點
1、 儀器內部采用三相精密逆變電源，而非采用單相的市電電源作為測量電壓，消除了測量時候市電電壓的諧波影響，測量更準確。工作電源為發電機時，無任何影響。
2、 采用三相輸出電壓，提高測試速度，可以測量相間夾角，自動識別變壓器接線組別0-11。
3、 適用變壓器種類廣，特別適用于Z型變、整流變、接地變、電爐變、移相變、平衡變等變壓器的測量，測量參數最全面。
4、 采用自制精密三相逆變電源，具有高低壓反接保護，變壓器匝間短路保護，分接開關分合不到位保護，輸出全短路保護，增加儀器穩定性。
5、 輸入額定參數后，可自動測量變壓器變比值、誤差值和分接開關分接位，尤其對于分接不對稱的分接開關，也可準確的測量出變壓器分接開關的準確位置，最多可測量99個分接點位的分接開關。
6、 采用7寸高清彩色觸屏液晶，模塊化顯示，每個操作步驟都有中文提示，無需說明書，只看液晶提示即可完成儀器操作。
7、 儀器既有打印輸出，U盤接口，也可配備RS232接口，便于無紙化辦公。
8、 采用耐寒耐溫，密封防水，防摔防震多功能工程塑料箱，便于野外試驗。
9、 儀器可以使用安卓手機或平板，關注微信公眾號，下載專用APP，通過專用軟件全程控制儀器，測試數據存儲上傳，方便查閱。
三 技術參數
1、 測試量程：0.9～10000
2、 測量精度： ±0.1%+2字( 0.9-500 )
±0.2%+2字( 501-2000 )
±0.5%+2字( 2001-10000 )
3、 輸出電壓：根據負載自動調節
4、 分 辨 率：最小0.0001
5、 工作電源：AC220V±10% 50±1Hz
6、 環境溫度：-10℃～40℃
7、 相對濕度：≤85%，不結露
8、 外形尺寸；主機：360*290*170(mm) 線箱：360*290*170(mm)
9、 重量：主機5.9KG 線箱：5.65KG
四 面板說明
1、顯 示 屏：7寸高清彩色觸屏液晶，數字調節背光，顯示操作菜單和測試結果。
2、高 壓 端：接測試線黃、綠、紅、黑四色接線柱，對應接被測變壓器高電壓側的A、B、C、O三相。
3、低 壓 端：黃、綠、紅、黑對應接被測變壓器低電壓側a、b、c、o三相
4、AC220V ： 整機電源輸入口，接AC220V工頻電源。
5、 ：保護接地柱。
6、通訊：串口通訊
7、USB：U盤存儲
8、打 印 機：測量完成后打印測試結果。
