串聯諧振主用用來做什么的，怎么連線
發布日期：2020-08-07 點擊：3482次

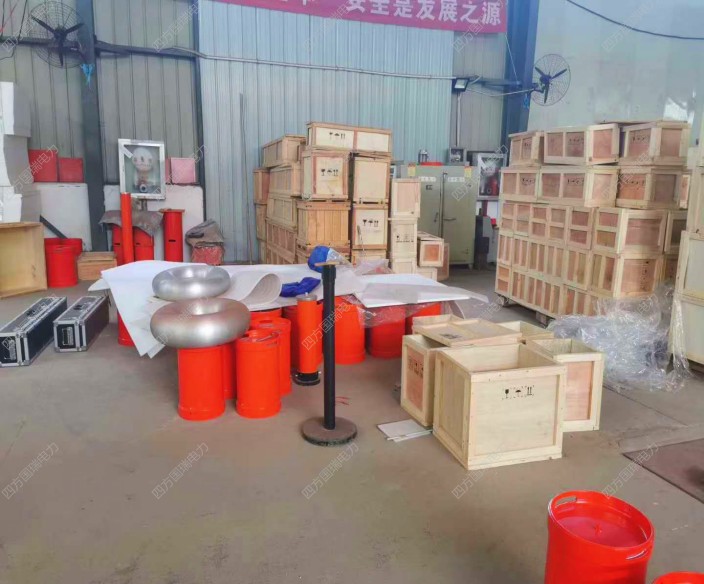

BPXZ系列電纜交流耐壓調頻串聯諧振裝置采用了調節電源頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是目前高電壓試驗的一種新方法和潮流，在國內外已經得到廣泛的應用。
目前，使用的電纜電壓在35kV及其以下電壓等級的數量很多，試驗工作量大，所以此類耐壓試驗裝置應該體積小，重量輕。因此，我公司生產的BPXZ系列電纜交流耐壓調頻串聯諧振裝置，使產品的每個單獨部件的重量保證不超過50公斤，適合現場搬運。
電源采用220V單相電源或380V單相電源，方便現場取電；電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。部分配置還可以滿足110kV電纜的交流耐壓試驗。
操作簡單。手動試驗（手動尋找諧振點和手動升壓）、自動調諧（自動尋找諧振點）和自動試驗（自動尋找諧振點和自動升壓）三種模式適應不同試驗要求
局部放電量小，Q值高，調頻范圍寬；
試品閃烙后無暫態過電壓；
本裝置設計獨特。高壓組合電器試驗電壓高，但試驗電流小，而高壓電纜的試驗電壓相對高壓組合電器來說要低，但試驗電流大大增加，故此類調頻諧振裝置把電抗器分為n節，使之串聯可輸出高電壓/小電流，并聯可輸出較低電壓/大電流；
完全可以期待常規試驗變壓器來完成變電站內的交流耐壓試驗，試驗所需電源容量小，為試驗容量的1/20～1/30倍可解決變壓器用變電源容量小于試驗容量問題；
試驗范圍大，可對CT，PT，開頭，斷路器，絕緣子，母線變壓器中性點等進行交流耐振試驗；
重量輕，單件重≤40kg，方便搬動，極便于現成試驗；
裝置可對現場XLPE交聯聚乙烯電纜220KV電壓等級1200mm2的長度達10公里進行試驗；
大屏幕顯示試驗數據、狀態和實時操作步驟提示；
采用我公司專有的16位精細調頻和調壓軟件專業技術、11KHZ載波頻率、SPWM和進口原裝IPM整體模塊。配合適當電抗器，就可以滿足國家和地方電力部門規定的頻率范圍，整機領先于國內外同類產品；
軟件精細調頻、調壓；
