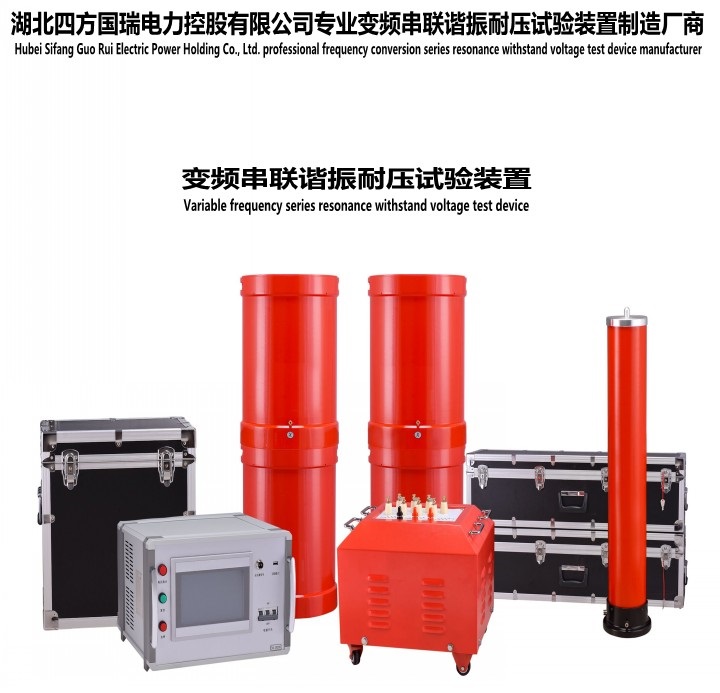

承裝修試設備-變頻串聯諧振試驗中電抗器的正確接線方式
發布日期：2020-09-14 點擊：3217次
變頻串聯諧振試驗中電抗器的正確接線方式分串聯和并聯兩種：

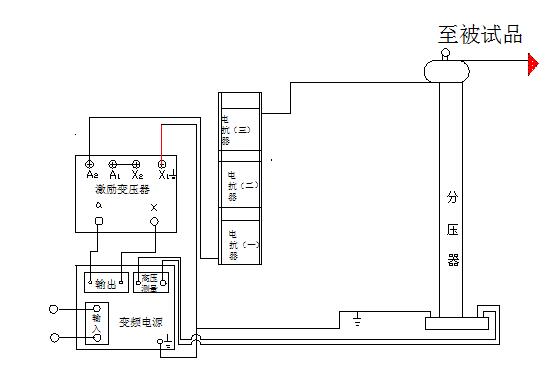

一、電抗器串聯

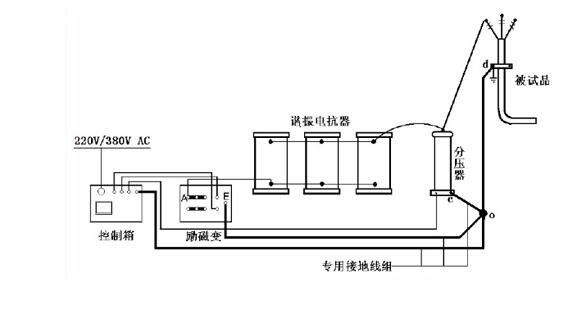

二、并聯
試驗操作步驟
試驗準備工作
根據被試品試驗電壓及電流的不同確定不同的電抗器連接方式，按確定的試驗接線圖接好試驗接線，檢查無誤。
檢查試驗設備完好齊全，現場安全措施完備。
(2)開始試驗
(試驗時可選擇手動試驗、自動試驗兩種試驗方法，詳細使用及操作說明見
《變頻電源用戶操作使用手冊》)
過壓保護校驗：
例：當試驗電壓為12kV時，過壓保護將自動設定為試驗電壓的1.1倍(即13.2kV)，當試驗電壓到達設定的保護值后，儀器將自動斷開主電源的輸出，并進行過壓保護提示。
注:若采用手動試驗，則過壓保護設定值按實際試驗電壓的1.1設進行設定
過流保護校驗：
由用戶設置過流保護值，當電流達到或高于保護電流時，系統軟、硬件將同時停機保護，并彈出保護信息，向用戶報告過流保護動作時的狀態。
該套系統激勵變大過流保護整定值不超過40A。
例：當試驗電流到達設定的保護值后，儀器應自動斷開主電源的輸出，并進行過流保護提示。
注：低壓過流保護設定：按激勵變壓器低壓側電流的2倍整定,大值不高于激勵變壓器低壓側額定的3倍.
