承裝修試設備-變頻串聯諧振試驗裝置由哪些部分組成？
發布日期：2020-09-15 點擊：3361次
變頻串聯諧振試驗裝置是通過改變試驗系統的電感量和試驗頻率，使回路處于諧振狀態，這樣試驗回路中試品上的大部分容性電流與電抗器上的感性電流相抵消，電源供給的能量僅為回路中消耗的用功功率，為試品容量的1/Q(Q為系統的諧振倍數);因此變頻串聯諧振試驗裝置試驗電源的容量在降低，重量大大減輕。諧振試驗裝置系統按調節方式分為調感式(VISR)和調頻式(VFSR)兩種。系統可以滿足耐壓要求，但由于重量大，可移動性差，主要用于試驗室。其是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流，其是當前高電壓試驗的一種新的方法與潮流，在國內外已經得到廣泛的應用。變頻串聯諧振試驗裝置是諧振式電流濾波電路，能改善電源波形畸變，獲得較好的正弦電壓波形，有效防止諧波峰值對被試品的誤擊穿。

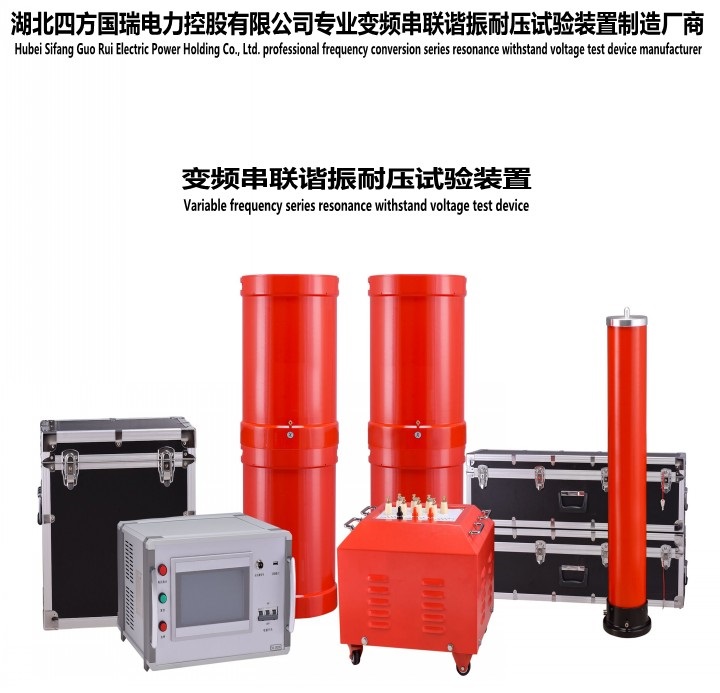

下面我給大家講講它的組成部分：
1、變頻調壓電源：既可改變試驗裝置輸出的頻率，又可改變其輸出的電壓。
2、補償電容器：用來補償小電容試品，使諧振頻率達到規定范圍。
3、電抗器：與被試品串聯，構成LC串聯諧振電路。
4、分壓器：用來測量被試品上的電壓，同時作為采樣信號反饋給變頻調壓電源。
5、激勵變壓器：起電磁耦合及電壓變換的作用，并按自身的變比來提升電壓。
